Болат қаңқалы тігін фабрикасының құрылысының үлкен аралығының құрылымына қалай қол жеткізілді?

Заманауи өнеркәсіптік дамудың серпінімен киім фабрикаларының өндірістік процесі айтарлықтай өзгерістерге ұшырады, бастапқы толық қолмен өндірістен қазіргі механикаландырылған конвейерді өңдеуге көшті, бұл өндіріс тиімділігін айтарлықтай арттырды. Дегенмен, кесу, тігу, үтіктеу, тексеру және орау процестерін құрастыру желілерінде ұйымдастыру қажет болғандықтан және шағын партиялар мен бірнеше сорттардың жылдам әрекет ету режимі кең таралғандықтан, киім фабрикалары икемді кеңістік орналасуына сұраныс артып отыр. Мұны жақсартудың ең тиімді жолы - кез келген уақытта жұмыс станциялары мен логистикалық арналарды реттеуді жеңілдете отырып, ішкі кеңістікті кеңейту. Сондықтан,Болат қаңқалы тігін фабрикасының құрылыстарыбірте-бірте дәстүрлі бетон конструкцияларын тігін фабрикаларын ауыстырды. Бұл мақалада болат конструкциядан жасалған киім фабрикалары екі тұрғыдан үлкен аралыққа қалай қол жеткізетінін қарастырады: құрылымдық пішін және киім өндірісіндегі бағансыз кеңістіктің практикалық мәні.

1. Құрылымдық пішін

A Болат қаңқалы тігін фабрикасының құрылысыәдетте келесі жалпы құрылымдық нысандары бар: портал жақтауы және фермасы.

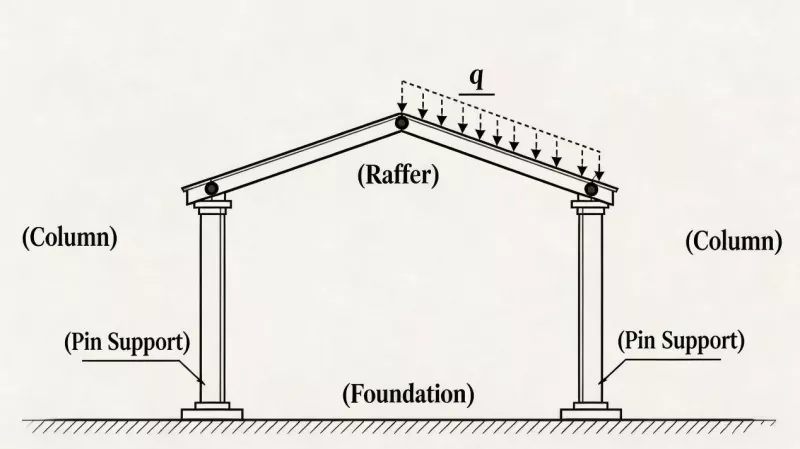

● Портал жақтауы

Бұл бір қабатты тігін фабрикалары үшін ең жиі қолданылатын схема. Ол болат арқалықтардың және болат колонналардың өзара қатты байланысы арқылы қалыптасады, қосылу әдістері болтты қосу және дәнекерлеу болып табылады. Ол тұрақты күш түсіретін жүйені құрайды. Болат арқалықтар мен болат бағаналар әдетте H-тәрізді болатты пайдаланады. Портал жақтауының ең үнемді аралығы 18 метрден 30 метрге дейін. Құрамдас бөліктер мен ғылыми энергия тасымалдау арасындағы тығыз байланыс құрылымның жел мен жер сілкінісіне қарсы тұруымен бірге үлкен аралыққа қол жеткізуін қамтамасыз етеді.

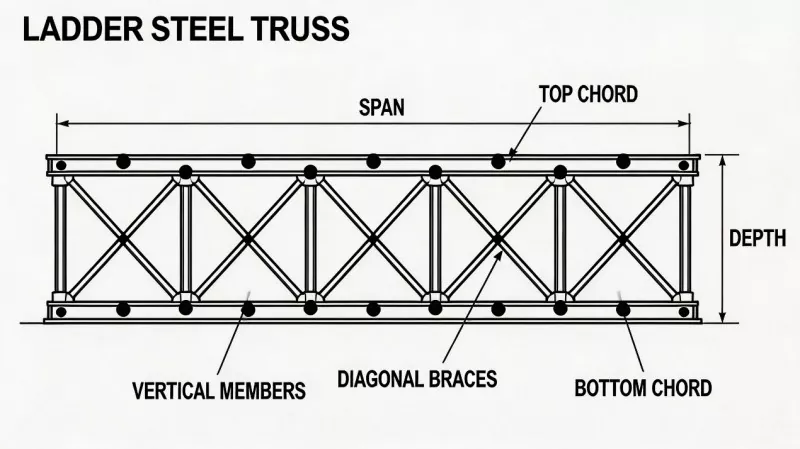

● Трусс құрылымы

Портал жақтауының құрылымымен салыстырғанда, ферма құрылымы жоғарғы ферма элементтерінен, веб-мүшелерден және төменгі ферма элементтерінен тұрады. 36 метрден асатын аралықтар үшін күш тиімділігі мен болатты пайдалану портал жақтауынан әлдеқайда жоғары. Биіктігі 3,2 метр трапеция тәріздес торды пайдалану арқылы болаттың жұмсалуын шамамен 55 кг/м² деңгейінде басқаруға болады, ал эквивалентті аралықтағы тұтас тор H-арқалығы шамамен 75 кг/м² қажет етеді.

2. Киім өндірісіндегі ашық аспан астындағы кеңістіктердің практикалық мәні

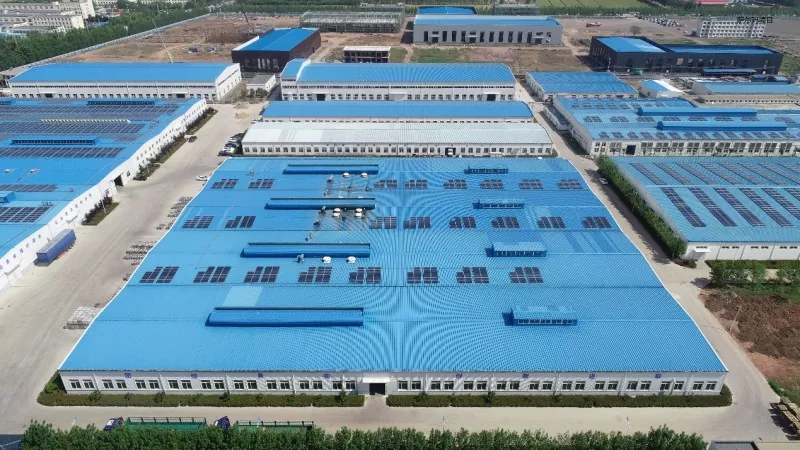

Болат қаңқалы тігін фабрикасының құрылыстарындағы үлкен аралықтағы ашық кеңістіктер кең аумақтарға ғана емес, сонымен қатар өндіріс тиімділігін айтарлықтай арттырады.

Оның практикалық құндылығы келесі аспектілерде көрінеді:

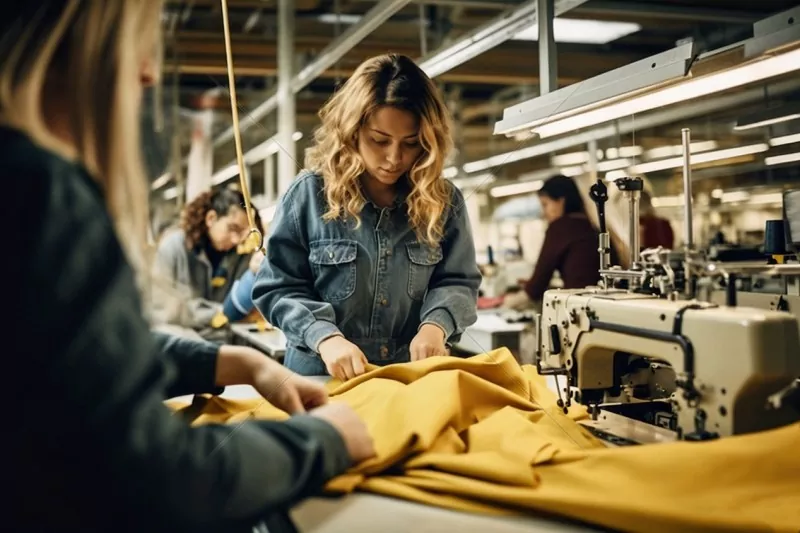

● Өндіріс желісін жылдам реттеу

Дәстүрлі бетон бағаналы тор құрылымы тігін фабрикаларымен салыстырғанда, біздің болат құрылымды тігін фабрикасында кедергі келтіретін аралық бағандар жоқ, сондықтан жұмыс станцияларының орналасуын тез реттеуге болады. Жұмыс станциясының үстелдері мен ілулі сызықтарды тікелей көлденең жылжытуға болады.

● Логистикалық жолды оңтайландыру

Бағансыз дизайнды қабылдағаннан кейін зауыт ішіндегі жүк көтергіштер мен AGVs шикізат кіретін жерден дайын өнімнің шығуына дейін түзу сызықты жүруге қол жеткізе алады. Нақты өлшеу көрсеткендей, әрбір дайын өнім үшін зауыт ішінде тасымалдау қашықтығы 12-ден 18 метрге дейін қысқарады. Күнделікті 10 000 дана өндіріс көлеміне негізделген бұл тәулігіне 120-дан 180 километрге дейін тиімсіз өңдеуді азайтуға тең.

● Табиғи жарықты пайдалануды жақсарту

Колонкаларсыз кеңістік 0,55-тен 0,78-ге дейін жарықтандырудың біркелкілігін арттыратын үздіксіз шатырдың жарық жолақтарымен біріктірілген. Бұл жергілікті көлеңке аймақтарын азайтады және тігін жұмысшыларының көзінің шаршауын жеңілдетеді.

3. Қорытынды

Болат қаңқалы тігін фабрикасының құрылысы қазіргі заманғы тігін фабрикаларының маңызды архитектуралық нысандарының бірі болып табылады. Порталды болат жақтау немесе болат ферма жүйесі арқылы болат жақтау құрылымы тоқыма тоқудан тоқуға дейін, бір қабатты құрастыру желілерінен көп қабатты шеберханаларға дейінгі әртүрлі талаптарды қанағаттандыра отырып, 18-ден 36 метрге дейін немесе одан да үлкен бағанасыз аралыққа үнемді түрде қол жеткізе алады. Тәжірибелік техника үлкен аралықтағы болат қаңқа зауыттары өндіріс желісін реттеудің тиімділігін арттыра алатынын, логистикалық бағыттарды оңтайландыратынын және жарықтандырудың біркелкілігін жақсарта алатынын дәлелдеді.

Циндао EIHE Steel Structure Group Co., Ltd.болат конструкциясын өндіретін қытайлық өнеркәсіптік құрылыс компаниясы. Біз сізге жобалау, өндіру және құрылысты қоса алғанда, толық технологиялық қызметтерді ұсына аламыз. Жақында тігін фабрикасын құруды жоспарласаңыз және орындалатын жоба жоспары қажет болса, қымсынбаңызбізбен хабарласыңы.
