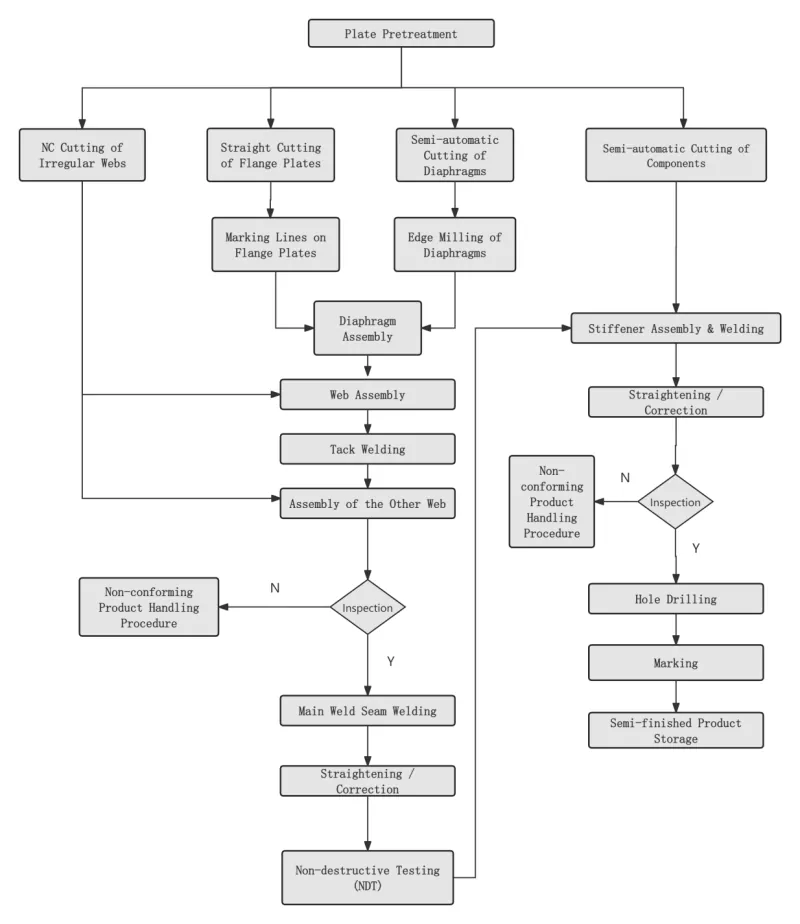

EIHE болат құрылымының қорап бағандарын өңдеу ағыны және инженерлік қолдану жетістіктері

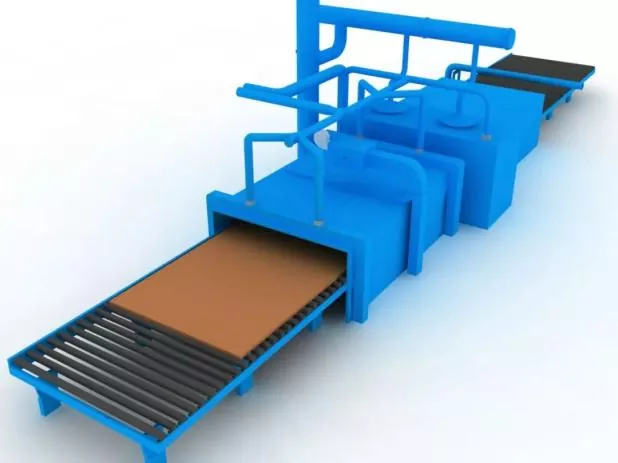

1-қадам Болат тақта бетін алдын ала өңдеу

Конструкцияға немесе технологиялық талаптарға сәйкес болат тақтайшаларды дайындамас бұрын жүргізіледі.

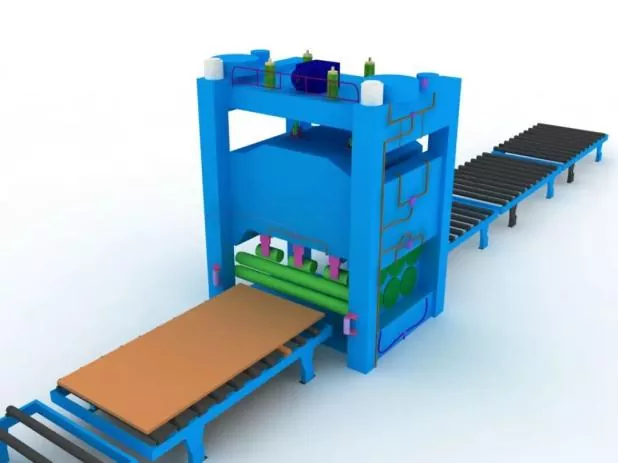

2-қадам Болат тақтайшаны түзету

Толық түзетуді болат тақтайшаны алдын ала өңдеуден кейін, жабынның дәлдігін қамтамасыз ету және болат пластинаның ішкі қалдық кернеуін жою үшін жүргізу керек.

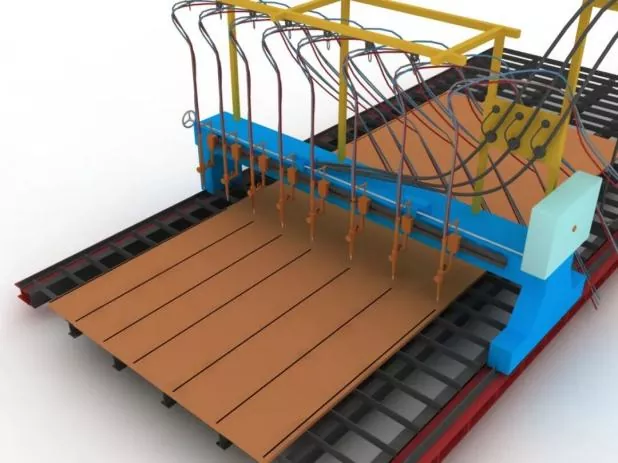

3-қадам Бөлшектерді кесу және тазарту

Кесу алдында кесу машинасын реттеңіз, саптама үлгісін растаңыз және ауа қысымының тұрақтылығын тексеріңіз.

Кесу кезінде алдымен болат табақтың кесу тігісін алдын ала қыздырыңыз және кесу жылдамдығын қатаң бақылаңыз.

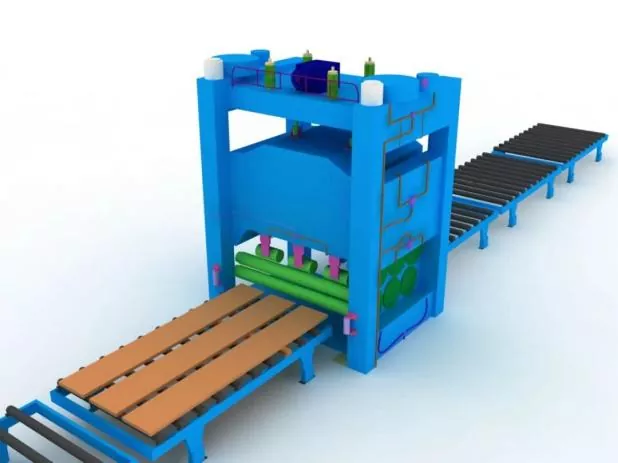

4-қадам Бөлшектерді екінші рет түзету

Құрастырудың дәлдігін қамтамасыз ету және болат пластиналардың ішкі қалдық кернеуін азайту үшін болат тақтайшаларды дайындағаннан кейін орындалады.

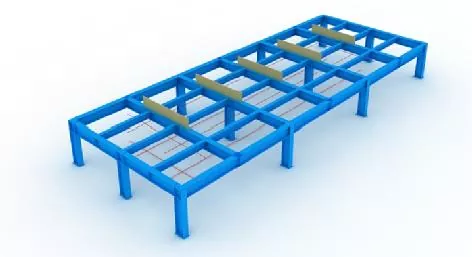

5-қадам Дөңгелектер мен орналасу сызықтарын орнату

Құрастыру алдында алдымен орналасу сызықтары мен айлабұйымдар орнатылады.

Айналдырғышты орнату кезінде үстіңгі саңылаудың көлденең деңгейін қамтамасыз ету керек және жеткілікті қаттылық пен беріктікке кепілдік беру керек.

Барлық айлабұйымдар мен орналасу желілерін тек тағайындалған персонал тексеріп, мақұлдағаннан кейін пайдалануға болады.

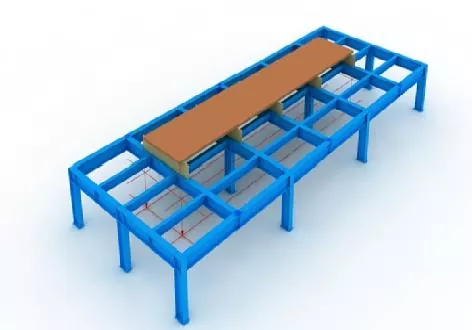

6-қадам Төменгі панельді орналастыру

Плумб боб және орналасу сызықтары арқылы дәл орналастырылған.

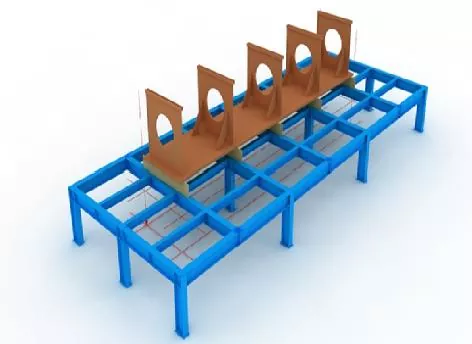

7-қадам Диафрагма жинағы

Диафрагмаларды құрастыру алдында төменгі панельде орналасу сызықтарын белгілеңіз және тегістеу дөңгелегі арқылы сызықтардың екі жағындағы қалқымалы тотты кетіріңіз.

Диафрагмаларды орнатқаннан кейін оларды жабысқақ дәнекерлеу арқылы бекітіңіз.

8-қадам Веб-жинақ

Тор құрастырылғаннан және біліктіліктен өткеннен кейін оны ұяшықпен диафрагмаға мықтап бекітіңіз, содан кейін дәнекерлеу арқылы бекітіңіз.

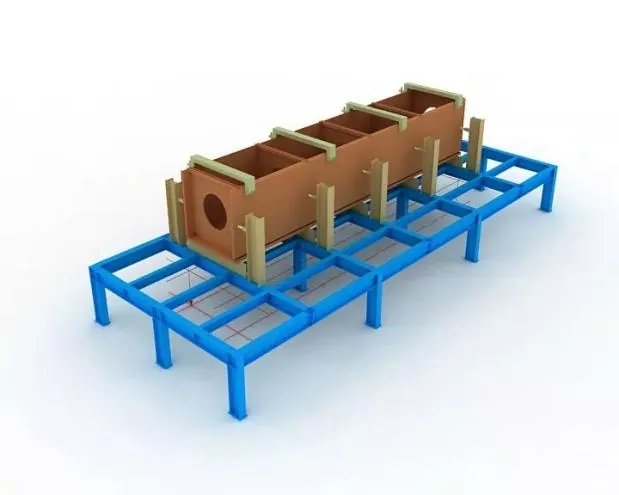

9-қадам Жоғарғы панель жинағы

Үстіңгі панельді шұңқырмен дәл орналастырыңыз, содан кейін дәнекерлеу арқылы бекітіңіз.

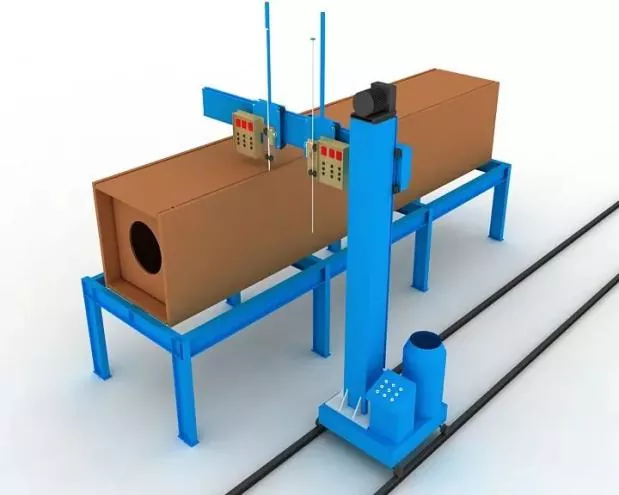

10-қадам Диафрагмамен электрослакпен дәнекерлеу

Бір жақты электрошлакпен дәнекерлеу диафрагмалар үшін қабылданған.

Дәнекерлеу кезінде электрошлакпен дәнекерлеу саңылауларының жоғарғы және төменгі саңылауларында доғаны іске қосу және сөндіруге арналған мыс гильзалар орнатылады.

Дәнекерлеу тогы мен кернеуі дәнекерлеу процесінде қатаң бақылануы керек және желідегі электрошлак дәнекерлеу аймағының түсінің өзгеруін бақылауға назар аудару керек.

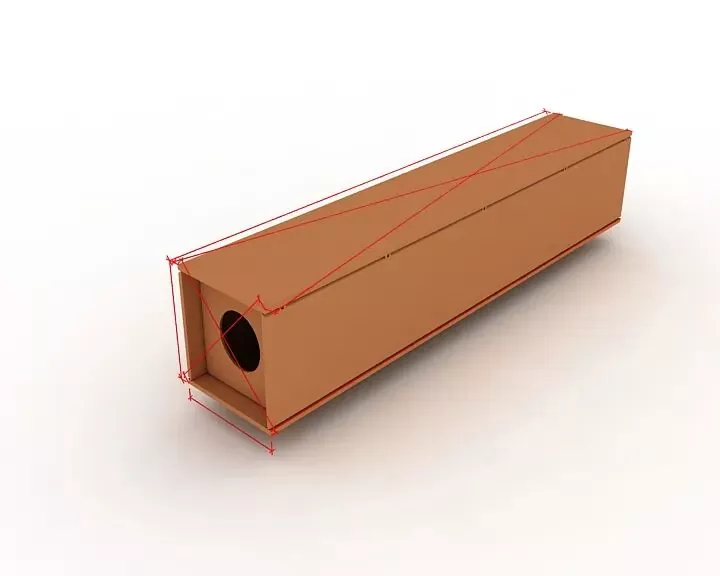

11-қадам Жалпы тексеру

Тексеру кезінде құрамдас ұзындығының, диагональды өлшемдердің және соңғы бөлік өлшемдерінің дизайн және техникалық сипаттамалар талаптарына сәйкес келетінін тексеруге назар аударыңыз және барлық рұқсат етілмеген бөлшектерді түзетіңіз.

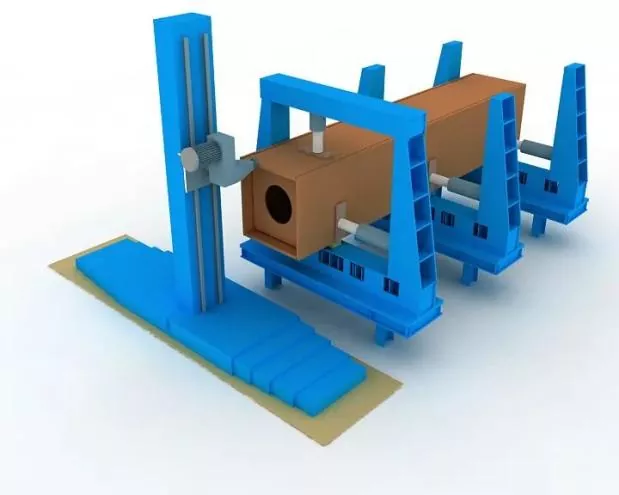

12-қадам Фрезерлеуді аяқтау

Құрастыру және дәнекерлеуден кейін соңғы бетті фрезерлеу.

Мүшелердің тегістігіне және шеткі бет пен фрезер арасындағы параллельділікке кепілдік беріңіз.

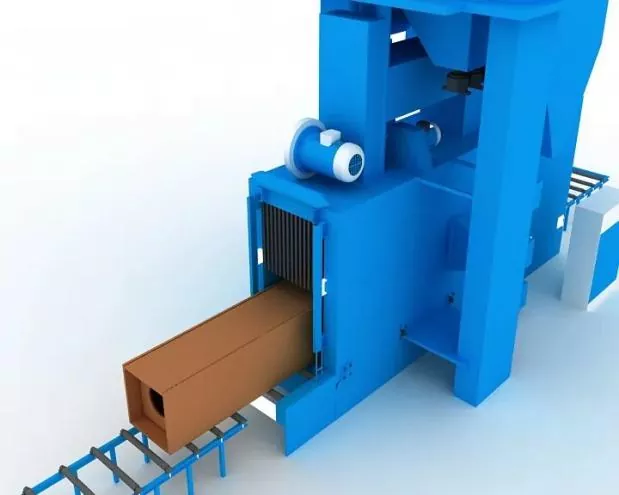

13-қадам Құмды үрлеу және тотты кетіру

Дәнекерлеуден кейін қажет болған жағдайда құм себу арқылы тотты кетіруді аяқтаңыз, содан кейін жабын құрылысына ауыстырыңыз.

Құрастыру дәлдігі

Құрастыру кезінде:

● Дәнекерлеу деформациясын бақылау үшін сәйкес шектеулер қабылдануы керек.

● Дәнекерлеу шөгуінің рұқсаттары және ақылға қонымды кері деформациялар құрамдас өлшемдерді бақылау және дұрыс пішінді қамтамасыз ету үшін сақталуы керек.

Дәнекерленген қосылыстарды дайындау және құрастыру кезінде рұқсат етілген ауытқулар, сондай-ақ құрылымдық құрамдас бөліктердің өлшемдік төзімділіктері болат конструкцияларының құрылыс сапасын қабылдау кодексінің (GB 50205) талаптарына сәйкес болуы керек.

Монтажды позициялау дәнекерлеу

Ол жартылай автоматты қатты сымды газды доғалық дәнекерлеу (GMAW) арқылы жүзеге асырылады.

Дәнекерлеуші

Құрастыруды дәнекерлеумен айналысатын дәнекерлеушілер құрылыстың болат конструкцияларын дәнекерлеуге арналған техникалық спецификацияда (JGJ81) көрсетілген сәйкес біліктілік сертификаттарына ие болуы керек.

Жалғамалы дәнекерлеу тігістерінің орналасуы

Жалғамалы дәнекерлеулердің орналасуы: Тік дәнекерленген дәнекерлеулер формалды дәнекерлеудің басталуын және аяқталуын болдырмайды және бұрыштарға, шеттерге, ұштарға және құрылымдық беріктік пен жұмыс ақауларына бейім басқа да маңызды аймақтарға салынбауы керек.

Т-тәрізділер үшін жабысқақ дәнекерлеу: Екі жағынан симметриялы түрде орындалады; бұл ретте ойықтың ішінде дәнекерлеуді мүмкіндігінше болдырмау керек.

Толық енетін ойықты дәнекерлеу үшін: Артқы ойықтарға арналған ойықта жабысқақ дәнекерлеуді орындау керек, мысалы, артқы ойықтарды кесу.

Дәнекерлеудің тірек пластиналарының, сондай-ақ ағынды және ағынды пластиналардың құрастыру және дәнекерлеу орындары тиісті стандарттарға сәйкес болуы керек.

Дәнекерлеу материалдары

Құрастыру және жабысқақ дәнекерлеу үшін пайдаланылатын дәнекерлеу материалдары формальды дәнекерлеуге арналған материалдармен сәйкес болуы керек, яғни ресми дәнекерлеудегі дәнекерлеу материалдары қабылданады.

Беріктігі жоғары болат пен төмен берік болат арасындағы құрастыру дәнекерлеуі үшін дәнекерлеу материалдары беріктігі төмен болат маркасына сәйкес таңдалуы керек.
