Бекітілген болат жақтау жүйесі: неге көп қабатты үйлер берік?

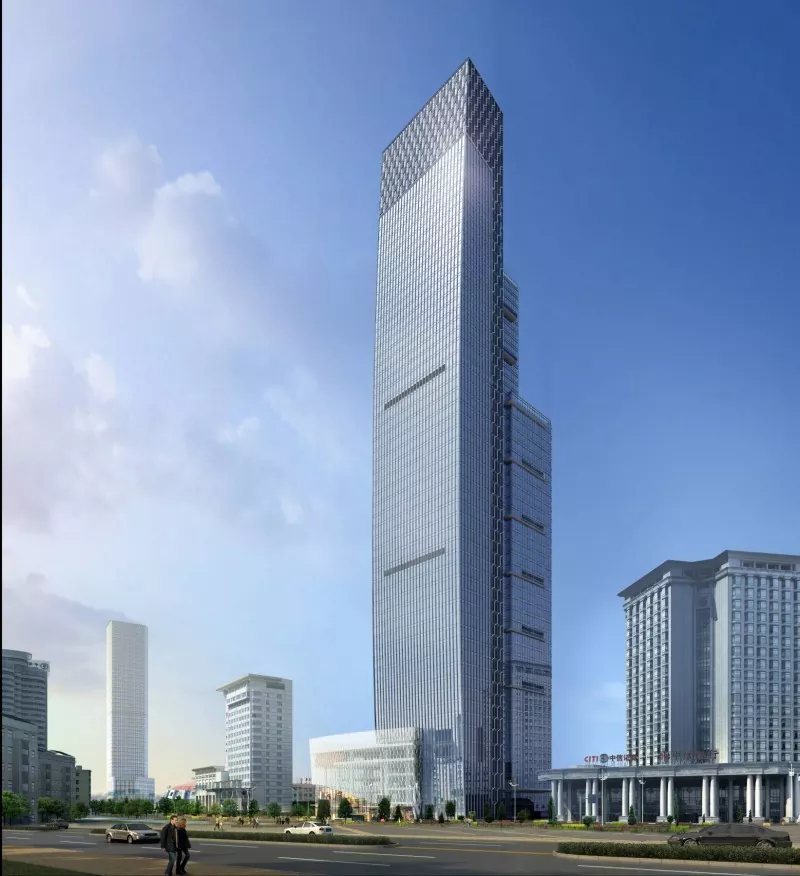

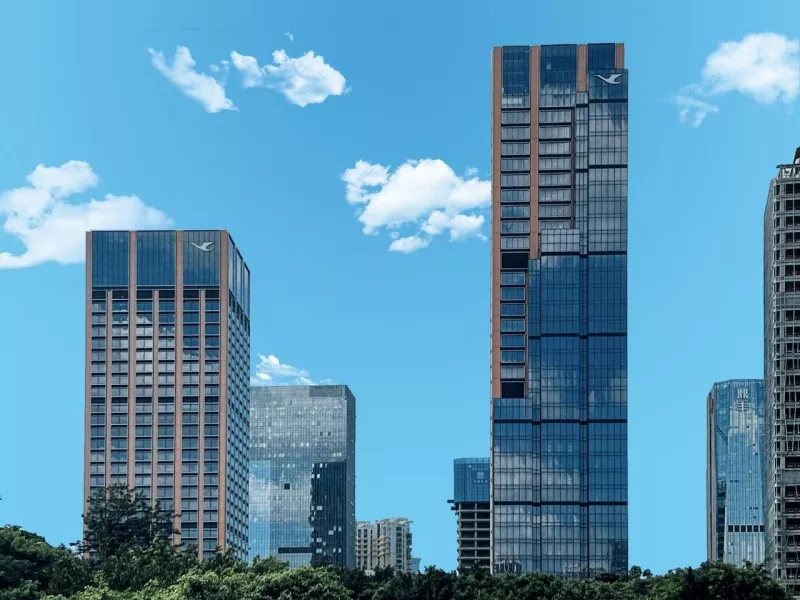

Заманауи жер ресурстарының тапшылығы мен халық санының өсуінің қысымына байланысты тік құрылыс заманауи сәулет өнеріндегі сөзсіз үрдіске айналды. Заманауи зәулім ғимараттар аспанға қалықтап, зәулім. Оларды тропосферадағы күшті жел қысымына салыстырмалы түрде тұрақты етіп, жер сілкіністеріне қауіпсіз төтеп беруге не мүмкіндік береді? Бұл сұраққа жауап беру үшін тырнақшаны толығырақ қарастырайықболат жақтау жүйесі.

Дәстүрлі таза рамалық құрылымдар еденнің икемді орналасуымен және кеңістікті жоғары пайдаланумен ерекшеленеді. Дегенмен, ғимараттың биіктігі белгілі бір шектен асқаннан кейін, олардың бүйірлік құрылымдық қаттылықтың жеткіліксіздігінің жетіспеушілігі пайда болады. Бұл мәселені шешудің екі негізгі шешімі бар: арқалықтар мен бағандардың көлденең қималарын үлкейту немесе тіреу жүйелерін орнату. Біріншісі болат тұтынудың күрт өсуіне әкеледі, ал екіншісі жоғары экономикалық тиімділікке ие. Сондықтан, қаңқалы болат жақтау жүйелері көп қабатты ғимараттар үшін оңтайлы таңдау болып табылады.

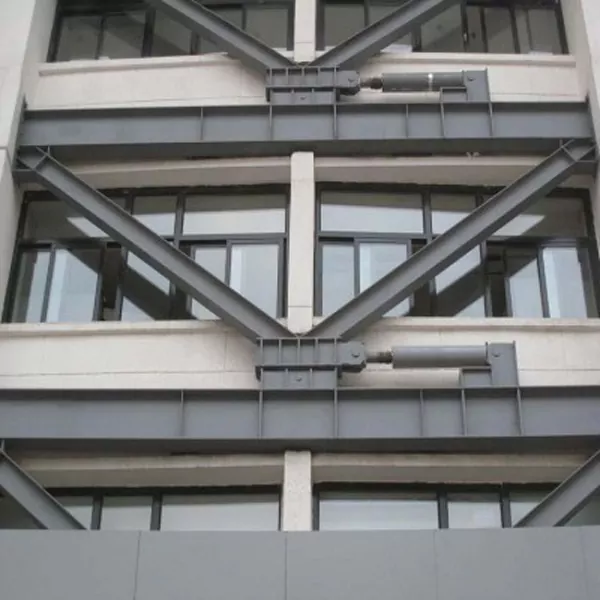

Бекітілген болат жақтау жүйесінің іргелі логикасы бірлескен жүк көтеру механизмін құру үшін тірек элементтерінің ұтымды орналасуында жатыр: болат жақтау тік жүктемелерді көтереді, ал тіректер көлденең күштерге қарсы тұрады. Сямэньдегі кеңсе ғимараты болат қаңқалы концентрлі тірек құрылымдық жүйесін қабылдайды. Ғимараттың негізіне жүк көтергіш иілгіш тіректер (БРБ) орнатылады, олар болат конструкциялардың иілгіштік артықшылықтарын толығымен пайдаланады және құрылымның сейсмикалық көрсеткіштерін айтарлықтай жақсартады.

Бекітудің негізгі үш негізгі түрі барболат жақтау жүйелері. Концентрлі тірек қаңқасы (CBF) ең классикалық тірек конфигурациясы болып табылады, оның негізгі сипаттамасы тірек элементтерінің центроидтық осьтерінің арқалық-бағандар қосылыстарының ортасында қиылысуы болып табылады. Ол жоғары қаттылыққа ие және көлденең ығысуды тиімді басқара алады. Эксцентрлік тірек жақтаудың (EBF) CBF-тен айырмашылығы оның тіреу осьтерінің ығысуында жатыр, бұл оған концентрлік жақшалардың жоғары қаттылығын және таза жақтаулардың икемділігін біріктіруге мүмкіндік береді. Энергияны тарататын тірек рамалары мінсіз бүйірлік күшке төзімді жүйені құру үшін энергияны бөлу және демпферлік құрылғыларға сүйенеді.

Тәжірибелік инженерияда иілгіш тірек (BRB) басым шешім және концентрлі тірек рамаларының жаңартылған нұсқасы болып табылады. Ол қысу және иілу кезіндегі дәстүрлі концентрлік жақшалардың иілу ақауын жояды. Өзекті болат пластинадан, сыртқы бекіткіш түтіктен және жабыстырылмаған толтырғыш материалдан тұратын BRBs жүктеме кезінде энергияны тарату үшін иілусіз береді, бірдей созылу және қысу қабілетіне, сондай-ақ толық гистеретикалық өнімділікке қол жеткізеді.

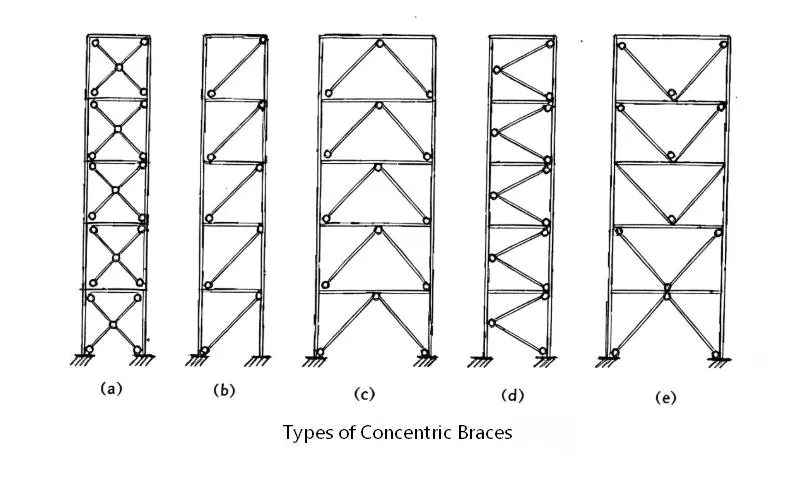

Сонымен қатар, CBF негізінен диагональды тіректерді, шевронды тіректерді (инверттелген V-брейтинг), V-брейтингті, X-брейтингті (кросс-брейтинг) және K-брейтингті қамтиды. EBF негізінен D-типті (қақпа-типті), K-типті, V-типті және Y типті бекітпелерден тұрады.

Бекітудің ерекше формасыболат жақтау жүйелерісейсмикалық талаптарға және ғимараттың биіктігіне қарай таңдалады. Жалпы айтқанда, дәстүрлі концентрлік жақшалар төмен бағамен және жоғары қаттылықпен ерекшеленеді, эксцентрлік жақшалар қолайлы икемділік пен күшті энергияны бөлу қабілетін ұсынады, ал иілуден сақтандырылған тіректер жоғары сейсмикалық өнімділікті қамтамасыз етеді. Бекітілген болат қаңқа жүйелері көп қабатты және өте биік ғимараттарға қатты жел мен жер сілкіністеріне қарсы тұруға мүмкіндік береді, сонымен қатар тік қала құрылысы үшін сенімді құрылымдық шешімдерді ұсынады. 21 жылдық үлкен тәжірибесі бар EHSS болат құрылымдық құрамдас бөліктерді дайындауға және орнатуға маманданған кәсіби өндіруші болып табылады. Болат конструкциялар туралы көбірек кәсіби техникалық ақпарат алу үшін EHSS-те хабардар болыңыз.
