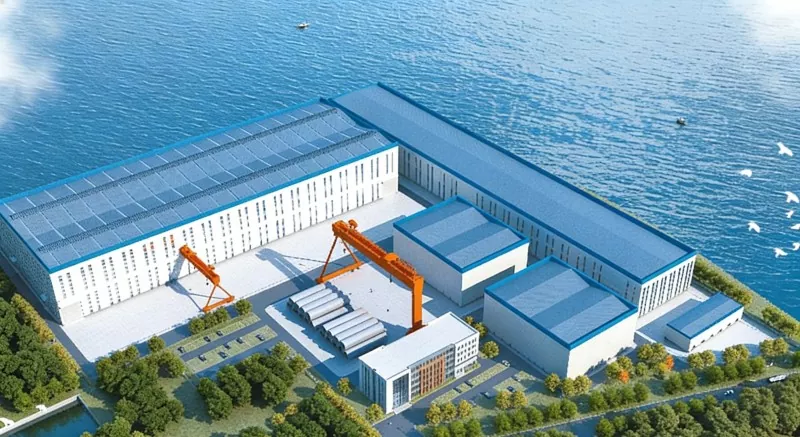

Болат құрылымы Теңіздегі жел электр зауыты

Теңіздегі жел электр зауытының ғимараттары болат конструкциясы теңіз жел электр жабдығын өндіру үшін арнайы әзірленген ауыр өнеркәсіптік зауыттарға жатады. Олардың негізгі құрылымы болаттан жасалған және олар әдетте өте үлкен және ауыр компоненттерді өндіру, құрастыру және тасымалдау қажеттіліктерін қанағаттандыру үшін жағалау порттарында немесе доктарда орналасады.

Біздің қытайлық зауыт бірнеше теңіздегі жел энергетикасы жобалары үшін болат конструкцияларының шешімдерін ұсынды және Қытайдағы жоғары сапалы болат конструкцияларын жеткізушілердің бірі болып табылады.

Құрылымдық формасы

● Ауыр болат ферма құрылымы: Бұл ең көп таралған құрылымдық пішін.

● Ауыр портал жақтауы: жалпы өндіру немесе құрастыру шеберханалары үшін қолайлы.

● lБолат фермасы мен торлы жақтау құрылымдары: өте үлкен немесе арнайы функциялы зауыттар үшін қолданылады.

Коррозияға төзімділік және желге төзімді дизайн

● Коррозиядан қорғау жүйесі: Бұл өнеркәсіптік ғимараттар мұхитқа жақын салынғандықтан, қоршаған орта салыстырмалы түрде ылғалды және ауа райының экстремалды жағдайлары көбірек болады. Болаттың бетін өңдеу ауыр коррозияға қарсы жабын жүйесін қабылдайды.

● Желге төзімділік: Ғимараттың өзі экстремалды ауа райы жағдайында құрылымдық қауіпсіздікті қамтамасыз ету үшін жағалау аймақтарында ғасырда бір рет 50 немесе 100 жылдық жел жүктемесі стандарттарына сәйкес жобалануы керек.

Өнімнің құрылымдық құрамдас бөліктері

Негізгі құрылым

● Әдетте торлы болат бағандар қабылданады. Үлкен биіктіктегі және ауыр крандық тоннажға ие болат құрылымы теңіздегі жел электр зауыты үшін торлы болат бағандар үлкен иілу беріктігіне ие және бағаналы кранның салмағын көтере алады.

Кран арқалық жүйесі

● Кран арқалықтары әдетте 355Па немесе 390Па-ға жететін аққыштық күші бар жоғары берік дәнекерленген тұтас торлы I-арқалықтарын пайдаланады.

Қолдау жүйесі

● Колонна аралық тіректер Н-тәрізді болаттан, бұрыштық болаттан және дөңгелек түтіктерден, әдетте X-тәрізді түрде жасалуы мүмкін.

● Шатырдың көлденең күшін беру үшін шатырға көлденең тіректер орнатылады.

● Жүйе әдетте болат жақтаулар арасындағы күштердің тұрақтылығын қорғауға бағытталған бағандардың жоғарғы жағында орналасады.

Қоршау құрылымы

● Пурлиндер әдетте жоғары жиілікті дәнекерленген Н-тәрізді болатты немесе С-тәрізді болатты пайдаланады.

● Қабырға арқалықтары негізінен Н-тәрізді болат немесе үлкен С-тәрізді болат болып табылады және жел жүктемесі немесе температура әсерінен негізгі құрылымның бүйірлік деформациясына бейімделу үшін сырғанау арқылы қосылады.

Параметр (спецификация)

Өнімнің корпусы

EIHE Steel Structure бірлесе қатысқан Лишан ірі мегаватт теңіз жел электр қуаты жобасы Қытайдағы баға паритеті бар жалғыз теңіз жел электр қуатының ең ірі жобасы және Қытайдың солтүстігіндегі ең үлкен теңіз жел электр қуаты кластері болып табылады. Ол Шаньдун провинциясының Вэйхай қаласы, Лишан қаласының оңтүстік теңіз аймағында орналасқан. Бүкіл жоба екі тәуелсіз алаңға бөлінген, U1 және U2, жалпы орнатылған қуаты 150 мегаватт (1,5 ГВт).
