Орнында болат құрылымын жинау + Интегралды көтергіш құрылысының жұмыс процесі + Негізгі ойлар

Кіріспе:жылыболат конструкциясының құрылысы, «жердегі құрастыру + ауыр кранның интегралды көтергіші» (құрылымды толығымен жерге жинап, ауыр крандарды пайдалана отырып, біртұтас позицияға көтеру) бүгінгі таңда қол жетімді ең үнемді, қауіпсіз және сапасы бақыланатын құрылыс әдістерінің бірі болып табылады.

«Жоғары биіктіктегі борпылдақ құрастырумен» салыстырғанда (компоненттерді ауада бөлшектеп жинау) бұл әдіс биіктіктегі қауіпті жұмыстарды айтарлықтай азайтады, дәнекерлеу ақауларының жылдамдығын төмендетеді және құрылымдық деформацияны тиімді басқарады. Дегенмен, ол жер учаскесін қатаң түрде дайындауды, жоғары дәлдіктегі құрастыру айлабұйымдарын орнатуды, жүк көтерудің қатаң инженерлік есептеулерін және алаңдағы мінсіз сигнализацияны және команданы талап етеді.

Төменде толық және стандартталған техникалық нұсқаулық берілгенорнындағы болат құрылымықұрастыру және интегралды көтергіштер – түсінікті жұмыс үрдістерімен және қарапайым анықтама үшін практикалық, қарапайым техникалық талаптармен құрылымдалған.

I. Құрылыс әдісіне негізгі шолу

Құрылыстың жұмыс процесінің логикасы: Бөлімдер бойынша болат құрамдастарды зауыттық дайындау → Айналдырғыштарда жер бетінде құрастыру → Дәнекерлеуді түзету, дәнекерлеуді тексеру (NDT) және бояуды өңдеу → Бір бөліктен тұратын интегралды позицияға көтеру → Бекіту және құрылымды туралау.

Негізгі артықшылықтар

•  Бүкіл жердегі жұмыстар: бастапқы операциялар жер бетінде орындалады, бұл құлау қаупін және биіктіктегі қауіптерді күрт төмендетеді.

•  Бақыланатын сапа: құрастыру, дәнекерлеу және теңестіру жоғары дәлдік пен құрылыс сапасын қамтамасыз ететін тұрақты, қол жетімді жер ортасында орындалады.

•  Жоғары құрылыс тиімділігі: биіктікте дәнекерлеу және болттау жұмыстары барынша азайтылып, құрылыс барысын айтарлықтай жылдамдатады.

Шектеулер

•  Үлкен жинақтау аумағы қажет: орнында жинау үшін кең, тегіс және жақсы тығыздалған жер аумағы қажет.

•  Ауыр жабдық және қатаң тексерулер: жоғары тонналық жүк көтергіш крандарды және көтеру жағдайлары мен топырақтың көтергіштігі үшін қатаң инженерлік есептеулерді талап етеді.

Қолданылатын сценарийлер

Ашық алаңдағы болат құрылымдардың құрылысы, мысалы, үлкен аралықты болат фермалар, шатырдың болат модульдері, көп аралықты болат жақтаулар және ауыр жүк көтергіш кран арқалық жинақтары.

II. Толық стандартталған құрылыс жұмыс процесі

Стандартты процесс ағыны: құрылысты дайындау → алаңды тегістеу және нығыздау → құрастыру қондырғысын орнату және қабылдау → құрамдас бөліктерді қабылдау және қайта тексеру → жерді құрастыру → дәнекерлеу жұмыстары → дәнекерлеуді сынау (NDT) және коррозияға қарсы бояуды өңдеу → көтеру сынағы және триггальді орнату → бекіту Көтеру → Орналастыруды дәл реттеу және уақытша бекіту → Тор осьтері мен биіктігін қайта тексеру → Тұрақты қосу және бекіту → Такелажды алып тастау → Жобаны қабылдау → Құрастыру қондырғысын бөлшектеу

1. Құрылыстың бастапқы кезеңіне дайындық (ең маңызды қадам)

Алдын ала дайындық жеткіліксіз болса, құрастыру және көтеру кезінде құрылымдық деформация, аударылу немесе өлшемдік қателер сияқты мәселелер оңай орын алуы мүмкін. Осы 4 негізгі міндетке қатаң назар аударыңыз:

•  Алдымен жоспарлаңыз: арнайы жүк көтеру схемасын дайындаңыз. Тәуекелділігі жоғары, аса маңызды операциялар үшін сараптамалық тексеру және ресми мақұлдау міндетті болып табылады. Кранның жұмыс жағдайлары, мүшелердің кернеуі, жердегі көтергіштік қабілеті және жүк көтеру нүктелері үшін егжей-тегжейлі инженерлік есептеулерді аяқтаңыз.

•  Материалды және құжатты тексеру: зауыттық сәйкестік сертификаттарын, диірмендік сынақ есептерін (MTR), зауыттық бұзылмайтын бақылау (NDT) жазбаларын және өлшемді тексеру парақтарын тексеріңіз. Кез келген сәйкес келмейтін құрамдастардың жұмыс орнына кіруіне қатаң жол бермеңіз.

•  Учаскенің орналасуын жоспарлау: құрамдас бөліктерді сақтау, жерді құрастыру жұмыстары және кранның жүрісі/шығарығының орналасуы үшін бөлек аймақтарды нақты белгілеңіз. Жұмсақ топырақты іргетастар үшін қазып, оны қатты толтырғышпен ауыстырыңыз, ықшамдаңыз және жерді алдын ала төсеңіз/қатайтыңыз.

•  Персоналдың қауіпсіздігі бойынша нұсқаулық: дәнекерлеушілер, краншылар, сигнализаторлар және такелажшылар жарамды біліктілік сертификаттарына ие болуы керек. Барлық жұмысшылар үшін жеке жауапкершіліктер мен қауіпсіздік тыйымдарын нақтылай отырып, қауіпсіздік және техникалық нұсқаулықтарды мұқият өткізіңіз.

2. Құрастыру қондырғысын орнату және қабылдау

Құрастыру айлабұйымы (жер тіреу жақтауы) құрастыру дәлдігі үшін өте маңызды. Кездейсоқ құрастыруға немесе стандартты емес, уақытша қаңқаларды жасауға қатаң тыйым салынады!

•  Стандартты құрылымдық болатты пайдаланыңыз: тиісті қаттылық пен тұрақтылықты қамтамасыз ету үшін, жердің шөгуін, құрылымның ауытқуын немесе тиеуден кейін шайқауды болдырмас үшін ұлттық стандартты болат бөліктерін пайдаланып айлабұйымдарды жасаңыз.

•  Дәл орнату және орналастыру: бағыттаушы сызықтарды дәл орналастырыңыз; тор осьтерін, биіктігін және тегістігін қатаң бақылаңыз. Үлкен аралығы бар құрамдас бөліктер үшін қызмет көрсету жүктемелері кезінде келешек салбырап кетуге қарсы тұру үшін дизайн сипаттамаларына сәйкес алдын ала камераны (әдейі жоғары қарай қисық) салыңыз.

•  Арнайы тексеру және тіркеуден шығу: мамандандырылған тексеру айлабұйымдарды орнату аяқталғаннан кейін жүргізілуі керек. Барлық өлшемдік, биіктік және тегістік өлшемдерін жазып алыңыз және мұрағаттаңыз. Айналдырғышты ресми тіркеуден кейін ғана пайдалануға болады

3. Құрамдас бөліктерді жеткізу және жерге жинау

Топырақты құрастыру жалпы құрылым сапасын бақылаудың негізгі процесі болып табылады. Нақты бақылау маңызды:

•  Кіріс құрамдастарды тексеру: келген кезде әрбір құрамдастың сыртқы түрін, жөнелту деформациясын, қорғаныс жабындарын және болт саңылауларының туралануын тексеріңіз. Құрастыру алдында кез келген шағын деформацияларды түзетіңіз және түзетіңіз.

•  Бөлдіргішті орналастыру және реттеу: құрамдас бөліктерді айлабұйымға орнатқаннан кейін аралықты, ось сызықтарын, биіктікті, түбірлік саңылауды (біріктіру саңылауын) және тік туралауды дәл баптау және қатаң бақылау үшін гидравликалық ұяшықтар мен қосқыш кабельдерді пайдаланыңыз.

•  Сертификатталған дәнекерлеушілермен дәнекерлеу: Сертификатталған дәнекерлеушілер жабысқақ дәнекерлеуді (уақытша ұстайтын дәнекерлеулер) орындауы керек. Дәнекерленген дәнекерлеудің ұзындығы мен филе аяқтарының өлшемі кеуектілікке, жарықтарға және басқа дәнекерлеу ақауларына жол бермейтін техникалық стандарттарға сәйкес келуі керек.

•  Симметриялық дәнекерлеу және кернеуді жеңілдету: термиялық кернеуді біркелкі босату және деформацияны азайту үшін ресми дәнекерлеу «симметриялық дәнекерлеу» және «артқы сатылы дәнекерлеу» (қысқа ауыспалы сегменттерде дәнекерлеу) қағидаларын қатаң сақтауы керек. Қалың болат пластиналар үшін алдын ала қыздыру және өту аралық температура бақылауларын қатаң түрде орындаңыз.

•  Құрастырудан кейінгі тексеру: құрастыру аяқталғаннан кейін инженерлік кодтар мен дизайн сызбаларына толық сәйкестікке кепілдік беру үшін жалпы өлшемдерді, камера мәндерін және бүйірлік түзуді мұқият қайта өлшеңіз.

4. Дәнекерлеуді тексеру және коррозияға қарсы бояуды өңдеу

•  Бұзбайтын сынақ (NDT): дизайн сипаттамаларына сәйкес ультрадыбыстық сынақты (UT) немесе радиографиялық сынақты (RT) орындаңыз. Кез келген сәйкес келмейтін дәнекерлеу тігісін толығымен ойып алу, қайта дәнекерлеу және 100% біліктілікке дейін қайта сынау керек.

•  Дәнекерлеу тігісін тазалау және бояу: дәнекерленген қосылыстарды тегіс етіп ұнтақтаңыз, тотты, шлактарды және шашыранды кетіріңіз және үздіксіз және бұзылмаған қорғаныс жабын жүйесін қамтамасыз ету үшін сәйкес келетін коррозияға қарсы праймер мен үстіңгі жабынды дереу жағыңыз.

•  Беттік қорғаныс: болттың жоғары беріктігі бар үйкеліс беттерін, болт саңылауларын және дайын бояу қабаттарын дәнекерлеу тігісінің шашырауынан, майдың/майдың ластануынан және механикалық сызаттардан қорғаңыз.

5. Көтеру нүктелері және такелажды таңдау

Негізгі көтеру қауіпсіздік ережесі: Рұқсатсыз көтеру нүктелерін ешқашан өзгертпеңіз, сәйкес келмейтін такелажды ешқашан араластырмаңыз және құрамдастарды дұрыс емес күштерге ұшыратпаңыз.

•  Жасалған көтергіш ілмектерді пайдаланыңыз: әрқашан алдын ала жобаланған, зауытта жасалған көтергіш құлақшаларды пайдаланыңыз (төскіш көздер). Бекітілмеген жерден дәнекерлеуге немесе уақытша көтеру нүктелері үшін тесіктерді бұрғылауға қатаң тыйым салынады. Барлық көтергіш құлақ дәнекерлеулері 100% NDT тексеруінен өтуі керек.

•  Такелаждық сыйымдылықты есептеу: болат сым арқандарды, бұғауларды және көтеру итарқаларын қатаң түрде динамикалық жүктеме қауіпсіздік факторларын қоса отырып, есептелген жүктемелер негізінде таңдаңыз. Шамадан тыс жүктеуге қатаң тыйым салынады.

•   Бұрыштан қорғағыштар: сым арқандардың кесілуін немесе зақымдалуын болдырмау үшін болат элементтердің барлық өткір бұрыштары мен жиектеріне бұрыштық қорғағыштарды (жұмсартқыштар/жиектерді қорғаушылар) орнатыңыз.

•  Уақытша күшейту: көтеру кезінде бұралуды, бүгуді немесе жергілікті деформацияны болдырмау үшін құрылымдық жағынан жіңішке немесе жұқа қабырғалы бөліктерге (мысалы, ұзын фермалар) уақытша бекіту тіректерін/мүшелерін қосыңыз.

6. Сынақ көтеру сынағы (ешқашан өткізіп жіберуге болмайды)

Сынақ лифті - жүк көтергіштегі апаттардан қорғайтын соңғы тосқауыл.

•  Көтеру және жылжыту: құрамдас бөлікті құрастыру тіреуінен 200–300 мм қашықтықта біркелкі көтеріп, оны ауада ілулі күйде 5-10 минут ұстаңыз.

•  Кешенді тексеру: мұқият тексеріңіз: көтеру нүктелеріндегі жүктеме жағдайларын, такелаждың деформациясын, жалпы және жергілікті элементтердің ауытқуын, кранның тұрақтылығын, тіректердің астындағы жерге отыруын және айлабұйымдағы кез келген кедергіні немесе ілінісуді.

•  Аномалиялық жағдайда дереу төмендету: кез келген әдеттен тыс шу, құрылымның бұрмалануы немесе жердің шамадан тыс шөгуі байқалса, құрамдас бөлікті дереу айлабұйымға түсіріңіз. Ресми көтеру тек түзету әрекеттері бекітілгеннен кейін ғана жалғаса алады.

7. Толық жинақты көтеру, орналастыру және уақытша бекіту

•  Бір адамдық сигнал беру: операцияларды стандартталған қол сигналдары мен дауыстық пәрмендер арқылы тағайындалған бір сигнал командирі басқаруы керек. Бірнеше адамның сигнал беруіне және хаотикалық операцияларға қатаң тыйым салынады.

•  Кранның бірқалыпты қозғалысы: көтеру, бұру (айналу) және ілмектеу (буммен бұрылу) біркелкі және баяу болуы керек. Кенет тоқтаудан, күрт бұрылыстардан немесе соққы жүктемелерден аулақ болыңыз. Құрамдас бөліктің бағдарын тұрақтандыру және қолданыстағы құрылымдармен соқтығысуды болдырмау үшін жердегі экипаж тег сызықтарын (бағыттау арқандарын) пайдалануы керек.

•  Орналастыру және дереу уақытша қолдау: тұрақты тіректерге орнатылғаннан кейін тор осьтерін, биіктігін және тік шұңқырлығын дәл баптаңыз. Дереу уақытша тірек тіректерін орнатыңыз және сымдарды тартыңыз.

•  Қауіпсіздіктің қызыл сызығы: кранның ілмегін ешқашан босатпаңызболат құрылымытұрақты, өзін-өзі қамтамасыз ететін құрылымдық жүйені құрайды.

8. Тұрақты қосу және әрлеу жұмыстары

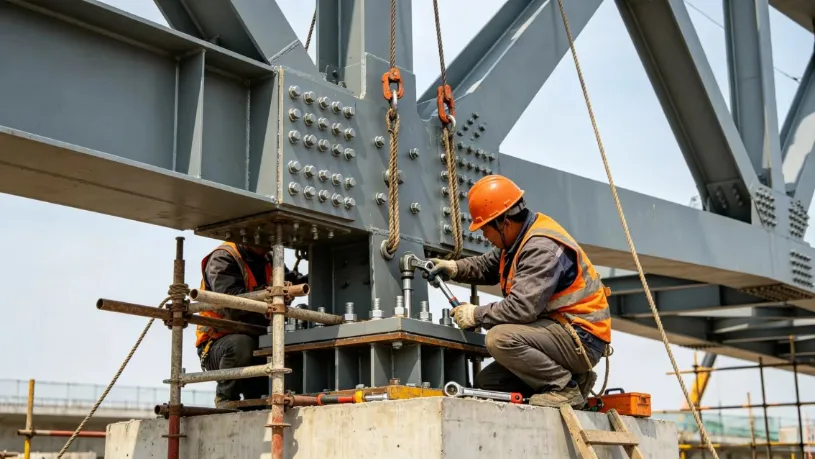

•  Алдымен жоғары берік болттарды бекіту: жоғары берік болттарды бекітуге басымдық беріңіз. Екі сатылы қатайту ретін қатаң сақтаңыз: «Алғашқы қатайту → Соңғы бұрау моментін қатайту». Болттарды өткізіп алмау, босату немесе шамадан тыс бұрау үшін соңғы қатайтқаннан кейін әрбір болтты анық белгілеңіз.

•  Жерде дәнекерлеу: көп өтпелі қабаттардағы түйіспе және жалғау дәнекерлеулерін орындаңыз және аяқталғаннан кейін дереу бұзылмайтын сынақты (NDT) жүргізіңіз.

•  Жалпы құрылымды қайта өлшеу: барлық жалпы өлшемдерді, биіктіктерді және ауытқу мәндерін қайта өлшеңіз. Сәйкестікке сертификатталғаннан кейін көтеру механизмін, уақытша тіректерді және жерге жинақтауыш тетігін қауіпсіз бөлшектеңіз.

•  Жабын жөндеу және тапсыру: Аяқталған орнатуды аяқтау үшін зардап шеккен аймақтардағы барлық зақымдалған коррозияға қарсы және отқа төзімді жабындарды түртіңіз.

III. Сайттағы маңызды сақтық шаралары (алдын алудың негізгі қателері)

1. Құрастыру сапасын бақылау нүктелері

•  Қатты тіреуіш негізі: құрастыру айлабұйымы астындағы жер қатты, тығыздалған және тегіс болуы керек. Жаңбырлы ауа-райында біркелкі емес қоныстанудың алдын алу үшін жұмсақ топырақта немесе батпақты жерлерде монтаждау жұмыстарын жүргізуге қатаң тыйым салынады.

•  Камбра алдындағы қатаң бақылау: дизайн мәндеріне сәйкес үлкен аралықты элементтер үшін алдын ала камераны (әдейі жоғары қарай қисық) дәл орнатыңыз. Монтаждан кейін төмен қарай салбырап кетпеу үшін құрастыру алдында және одан кейінгі өлшемдерді екі рет тексеріңіз.

•  Ауа-райы бойынша дәнекерлеуге қатысты шектеулер: қатты жел, жаңбыр, қар немесе аяз кезінде ашық ауада дәнекерлеуді дереу тоқтатыңыз. Дәнекерлеуді жалғастырмас бұрын дымқыл болат беттерді қыздырғыш шамдармен жақсылап кептіріңіз.

•  Беріктілігі жоғары болттың үйкеліс беттерін қорғаңыз: болтпен жанасатын үйкеліс беттерін қатаң түрде қорғаңыз. Тегістеуге, майдың ластануына немесе дәнекерленген тігістердің күйіп қалуына қатаң тыйым салынады, бұл сырғу коэффициентінің инженерлік стандарттарға сәйкес келуін қамтамасыз етеді.

2. Міндетті көтеру қауіпсіздігінің қызыл сызықтары

•  Ауа-райына қатысты тыйымдар: Күш 6 және одан жоғары күшті жел кезінде (жел жылдамдығы ≥ 10,8 м/с), қою тұманда, қатты жаңбыр кезінде немесе түнгі жарық жеткіліксіз болған кезде көтеруге қатаң тыйым салынады.

•  Кранның тіреуіш тірегі: кранның аударылуын немесе тіреуіштің тесіп өтуін болдырмау үшін кран тіректері қатты, тексерілген жер үстінде қалың болат жүк таратқыш тақталармен толық қолдауы керек.

•  Қатты қауіпсіздік аймағы: қатты тосқауыл және кранның жұмыс радиусы шегінде анық оқшаулау аймағын орнатыңыз. Рұқсат етілмеген қызметкерлерге аймаққа кіруге, өтуге немесе тұруға қатаң тыйым салынады.

•  Ауысым алдындағы такелажды тексеру: әр жұмыс ауысымының алдында барлық көтеру жабдықтарын, такелаждық жабдықтарды және сым арқандарды тексеріңіз. Үзілген сымдар, шамадан тыс тозу немесе майысулар/деформациялар рұқсат етілген шектен асып кетсе, дереу ауыстырыңыз.

3. Жалпы тәуекелдер және алдын алу шаралары

•  Компоненттің шамадан тыс деформациясы: Камбер дизайнын алдын ала орнатыңыз, уақытша арматуралық тіректерді қосыңыз, симметриялық дәнекерлеу ретін орындаңыз және толық көтеру жағдайын жүктемені тексеріңіз.

•  Көтеру ілмектерінің жыртылуы: көтергіш құлақтарға арналған арнайы құрылымдық жобаны орындаңыз, 100% NDT тексеруімен толық ену дәнекерлеуін қамтамасыз етіңіз және рұқсат етілмеген уақытша көтеру нүктелеріне қатаң тыйым салыңыз.

•  Кранды жерге отырғызу немесе төңкеру: жерді алдын ала тексеріп, қатайтыңыз, тіректердің астына ауыр болат тақталарды қойыңыз және сынақ көтеру кезінде жердің шөгуін бақылаңыз.

•  Орналастырудан кейінгі құрылымның тұрақсыздығы: «Құрылыс бекітілмей тұрып, кран ілгегін ешқашан босатпаңыз» деген қағиданы қатаң сақтай отырып, ілмек кабельдері мен уақытша тірек тіректерін дереу орнатыңыз.

•  Стандартты емес жоғары берік болт: үйкеліспен жанасу беттерін қатаң түрде қорғаңыз, стандартталған бұрау моментін қатайту процедураларын қолданыңыз және аяқтағаннан кейін әрбір жеке болтты тексеріп, түспен белгілеңіз.

IV. Түйіндеме

Негізгі басқару логикасыорнында болат конструкцияны құрастыружәне интегралды көтеруді келесідей қорытындылауға болады: дәлдікпен жерге жинақтау, қатты айлабұйымдарды басқару, көтеруді қатаң есептеу, тегіс және тұрақты көтеру және бекіту алдында ілгекті ешқашан босатпау.

Төрт маңызды тіректерді - айлабұйым сапасы, дәнекерлеу деформациясы, көтеру жүктеме жағдайлары және уақытша құрылымдық тұрақтылықты қатаң басқару арқылы - ең көп таралған құрылыс ақаулары мен қауіпсіздік апаттарының алдын алуға болады, бұл үлкен аралық болат конструкциясының қауіпсіз, сенімді және тиімді шешімін қамтамасыз етеді.
