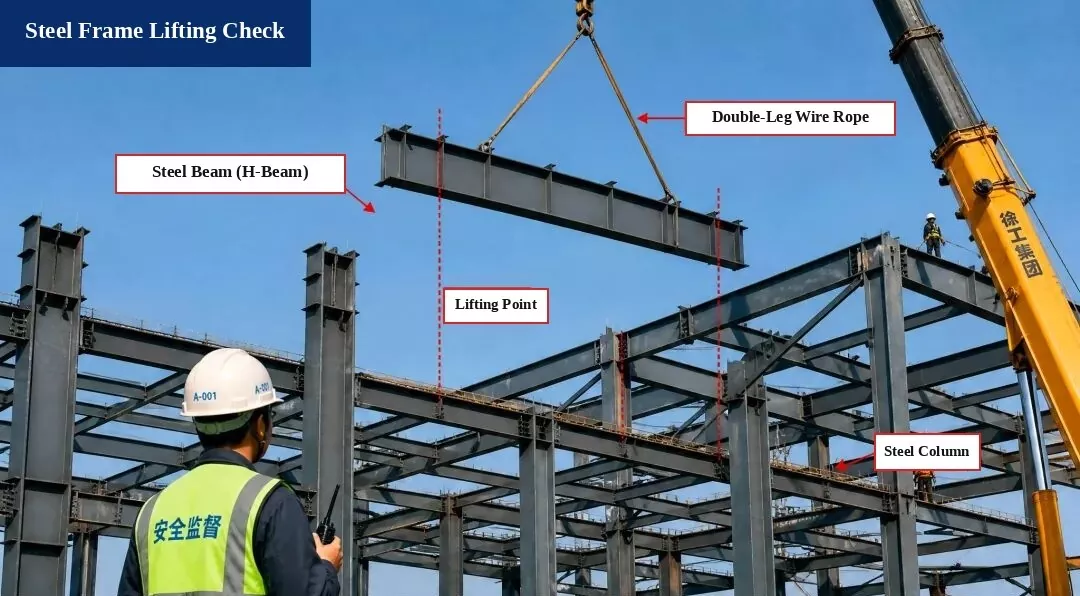

1. Болат жақтауды көтеруді тексеру (көтеру есебі)

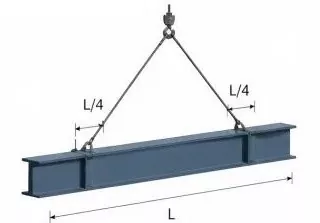

I. Көтеру диаграммасы

Мүше:Болат арқалық H500×200×10×16, Ұзындығы L = 12,0 м

Көтеру нүктелері:Арқалықтың әр ұшынан L/4 мәніне орнатыңыз

Слинг бұрышы:α ≈ 60°

II. Жүктемені есептеу

1. Сәуленің өзіндік салмағы:
G = ρ × V = 78,5 кН/м³ × 0,212 м³/м × 12,0 м = 199,9 кН

2. Динамикалық жүктеме коэффициенті:1.1 алыңыз

3. Слингтердің салмағы:Еленбеген (елеусіз)

4. Жалпы көтеру жүктемесі:
P = G × 1,1 = 219,9 кН

5. Слингтің тартылуы (теңгерімделген жүктеме):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 кН

III. Слинг қауіпсіздігін тексеру

1. Слинг түрі:φ20 болат сым арқан, үзу жүктемесі Fb = 360 кН

2. Қауіпсіздік факторы (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Стандартты талаптарға сәйкес келеді!

Қорытынды тексеру:
Көтеру жұмысы қауіпсіз және код талаптарына сәйкес келеді.

Анықтамалық стандарттар

• Болат конструкцияларды салу коды (GB 50755-2012)

• Құрылыстағы көтеру және көтеру қауіпсіздігінің техникалық кодексі (JGJ 276-2012)

Қауіпсіздік ескертулері:

1. Болат арқалықты, сым арқандарды және көтеру құралдарын көтермес бұрын олардың қауіпсіз және сенімді екеніне көз жеткізіңіз.

2. Көтеру процесін басқару үшін арнайы адамды тағайындаңыз. Көтерілген арқалықтың астында ешкім тұруға болмайды.

3. Жел жылдамдығы 6 немесе одан жоғары деңгейге жеткенде көтеру жұмыстарын дереу тоқтатыңыз.

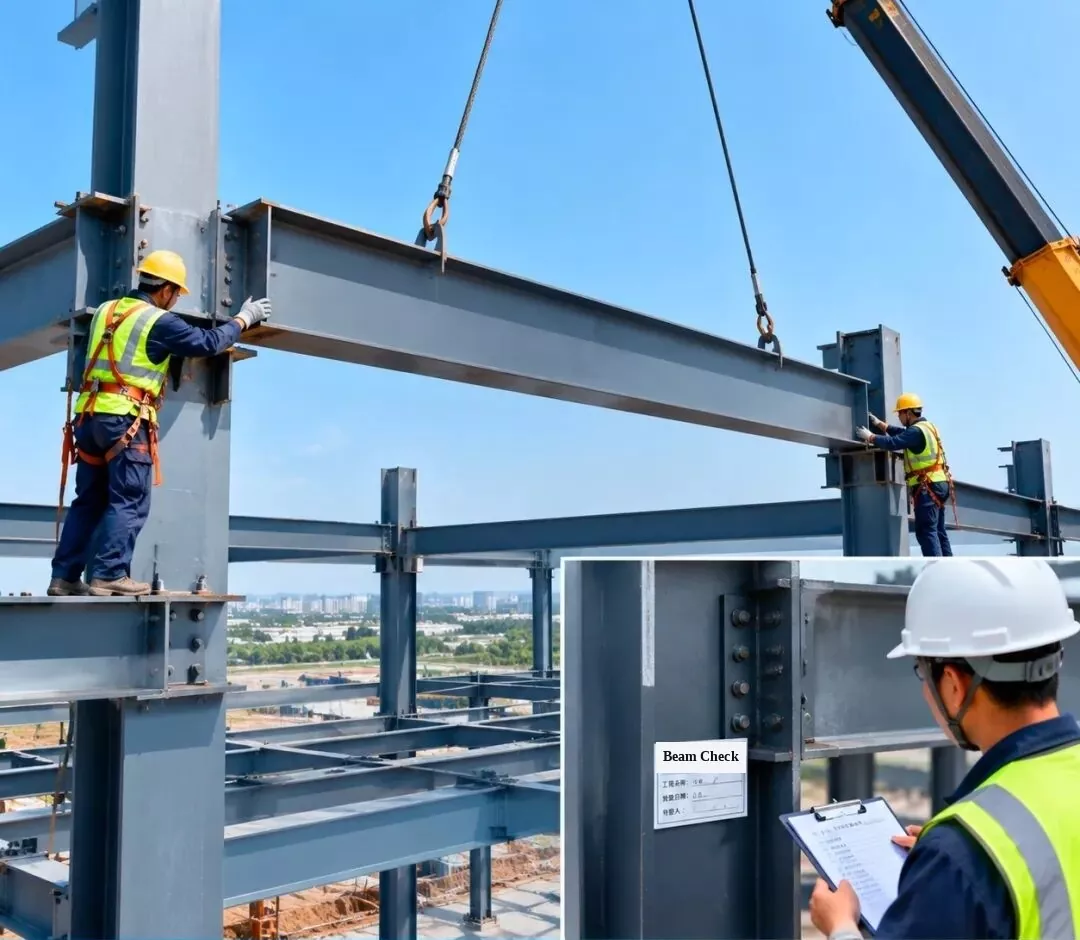

2. Болат жақтауды орнату және тексеру — болат арқалықты орнату

Болат арқалықты жоспарланған орнына көтеріңіз, содан кейін орнату сапасы дизайн талаптарына сәйкес келетініне көз жеткізу үшін қосылыстарды тексеріп, бекітіңіз.

Тiзiм [Бағандағы кірістiрiлген белгi: болат арқалық орнату инспекциясы | Жоба атауы: №1 семинар | Тексеру күні | инспектор]

3. Болат қаңқаны орнату және тексеру — Болат шатырды орнату

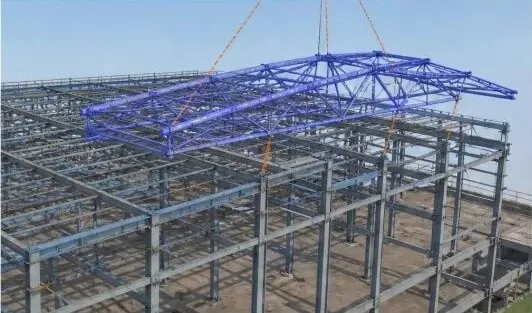

1. 3D BIM симуляциясы:Көтеру жоспарын және орнату тәртібін жақсарту үшін болат шатырдың фермасын орнатуды имитациялаңыз.

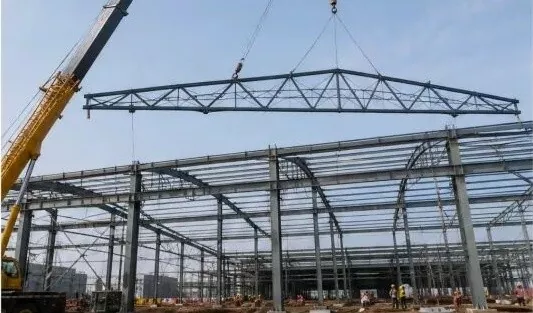

2. Шатырды көтеру:Ферманы көтеру үшін жүк көлігі кранын пайдаланыңыз және оны теңгерімді күйде баяу орнына қойыңыз.

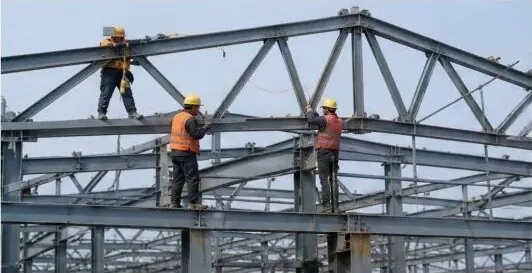

3. Орналастыру және уақытша бекіту:Шатырдың тірегі орнатылғаннан кейін оны уақытша бекітіп, оның орнын және биіктігін (биіктігі) реттеңіз.

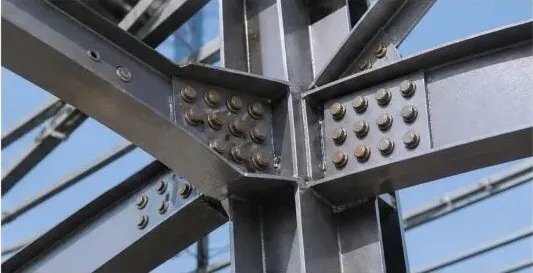

4. Беріктігі жоғары болт қосылымы:Күшті қосылымды қамтамасыз ету үшін дизайн ережелеріне сәйкес жоғары берік болттарды қатайтыңыз.

5. Орнатуды тексеру:Кодқа сәйкес келетініне көз жеткізу үшін ферма биіктігін, аралығын, иілуін (ауытқу) және тік туралауды тексеріңіз.

6. Тексеру жазбасы:Тексеруден өткеннен кейін жазба нысанын толтырып, келесі құрылыс кезеңіне өтіңіз.

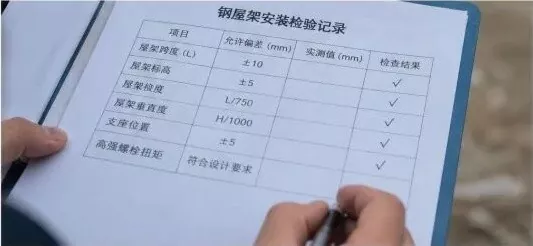

Болат шатыр трустарын орнатуды тексеру жазбасы

Тексеру тармағы	Рұқсат етілген қате (мм)	Өлшенетін мән (мм)	Нәтижені тексеру
Тресс аралығы (L)	±10	—	√ (өту)
Трасс биіктігі (биіктігі)	±5	—	√ (өту)
Трасстың иілісі (ауытқу)	L / 750	—	√ (өту)
Трассты тік туралау	H / 1000	—	√ (өту)
Қолдау позициясы	±5	—	√ (өту)
Жоғары берік болт моменті	Дизайн талаптарына сәйкес келеді	—	√ (өту)

Негізгі басқару нүктелері:

Барлық келетін болат бөлшектердің түрін, өлшемін және дәнекерлеу сапасын тексеру үшін сайтта тексеріңіз;
Көтеру қауіпсіздігін қамтамасыз ету үшін қауіпсіз және практикалық көтеру жоспарын пайдаланыңыз;
Трусты орнына қойғаннан кейін бірден реттеңіз және бекітіңіз;
Барлық жоғары берік болттарды дұрыс қатайтыңыз және кодқа сәйкес олардың айналу моментін тексеріңіз;
Орнатылған құрылымның барлық дизайн және код талаптарына сәйкес келетініне көз жеткізу үшін толық тексеруді орындаңыз.

4. Болат жақтауды орнату және тексеру — көлбеу болат арқалықты орнату

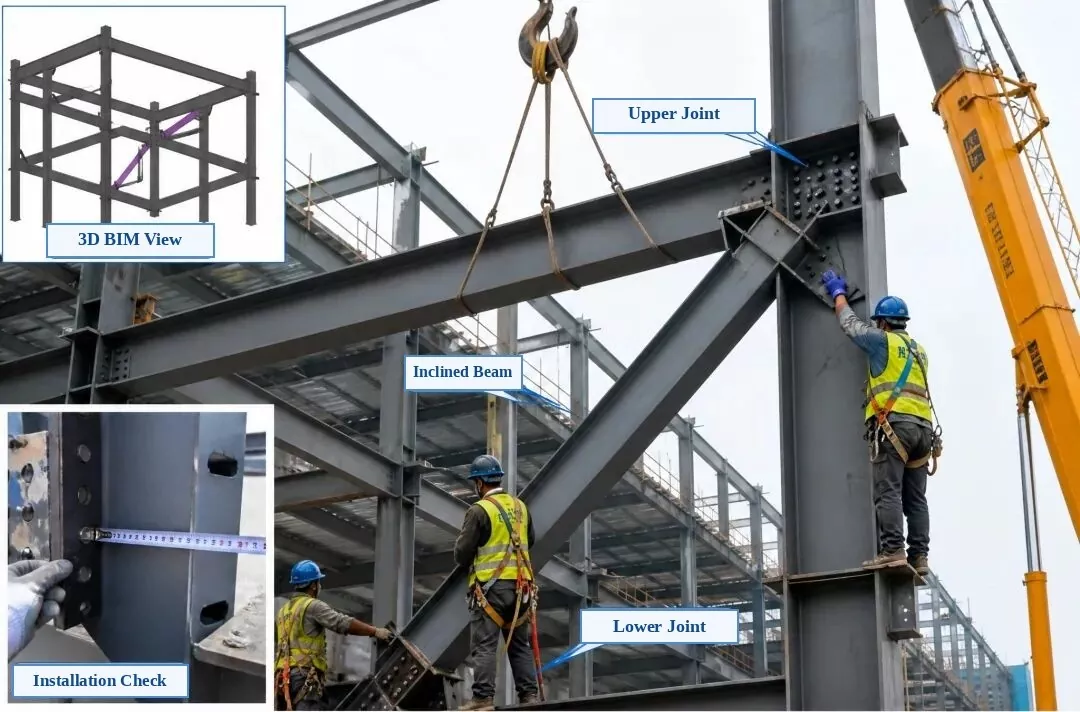

Шығарылған фотосурет белгілері:Жоғарғы сол жақ кірістіру: 3D BIM көрінісі | Төменгі сол жақ кірістіру: орнатуды тексеру | Негізгі фотосурет: үстіңгі қосылыс, көлбеу болат арқалық (диагональды тірек), төменгі қосылыс

Болат жақтауды орнату және тексеру — көлбеу болат арқалық орнату

1. Орнату алдындағы тексеру:Бөлшек нөмірін, өлшемін, болт саңылауларының орналасуын және қосылым тақтасының бағытын тексеріңіз. Жанасу беттерінде тегіс, таза және қылшық немесе май жоқ екеніне көз жеткізіңіз.

2. Көтеру және орналастыру:Көлбеу арқалықты орнына баяу көтеру үшін екі көтеру нүктесін пайдаланыңыз. Оны уақытша бекітіңіз және үстіңгі және төменгі қосылыстар болат баған мен арқалықпен дәл сәйкес келетініне көз жеткізіңіз.

3. Туралау және реттеу:Дизайн талаптарын қанағаттандыру үшін көлбеу арқалықтың ортаңғы орнын, биіктігін және тік туралануын реттеңіз. Тұрақты қосылымды туралаудан кейін аяқтаңыз.

4. Қосылу әдісі:Жоғары берік болттармен жалғаңыз. Дизайн талап еткендей, оларды ортасынан сыртқа қарай екі жағына қарай біркелкі қатайтыңыз және соңғы қатайту тексеруден өткеннен кейін әрбір болтты белгілеңіз.

5. Орнатуды тексеру:Ортаңғы сызықтың орнын, биіктігін, тік туралануын, пластинаның контактінің тығыздығын және болттарды тарту сапасын тексеріңіз. Барлығы болат құрылымдардың құрылыс сапасын қабылдау кодексіне (GB 50205) сәйкес болуы керек.

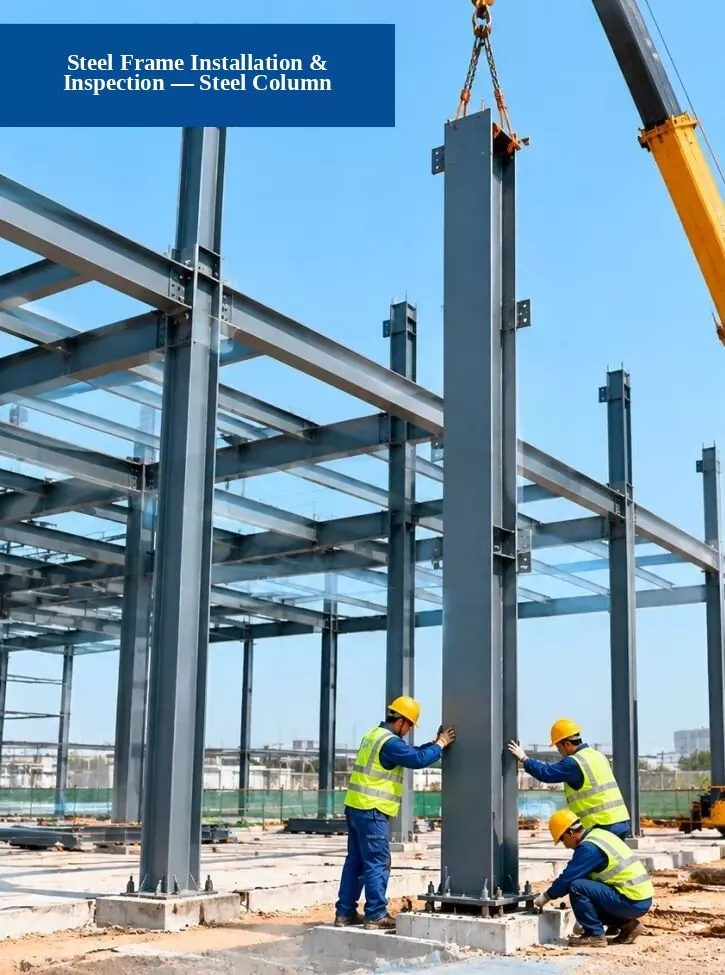

5. Болат жақтауды орнату және тексеру — болат бағаналарды орнату

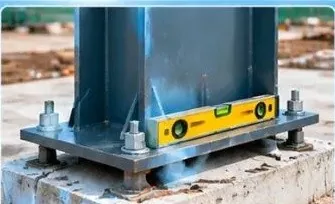

1. Негізді тексеру:Анкерлік болт орындарының, іргетас биіктігінің және іргетас өлшемдерінің дизайн талаптарына сәйкес келетінін тексеріңіз.

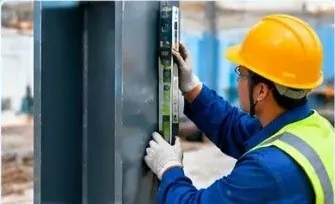

2. Тігінен туралауды тексеру:Болат бағанның қаншалықты түзу (тік) тұрғанын тексеру үшін жалпы станцияны, лазерлік штанганы немесе түзу деңгейін пайдаланыңыз.

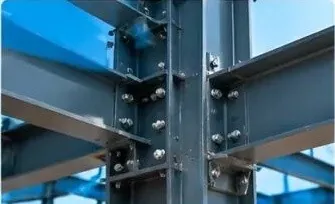

3. Қосылым сапасын тексеру:Беріктігі жоғары болттардың, дәнекерленген тігістердің және жалғау тақталарының стандарт талаптарға сәйкестігін тексеріңіз.

Құрылыс процесі:1. Дайындық жұмыстары → 2. Болат бағананы көтеру және орналастыру → 3. Орнату және бекіту → 4. Тексеру және қабылдау

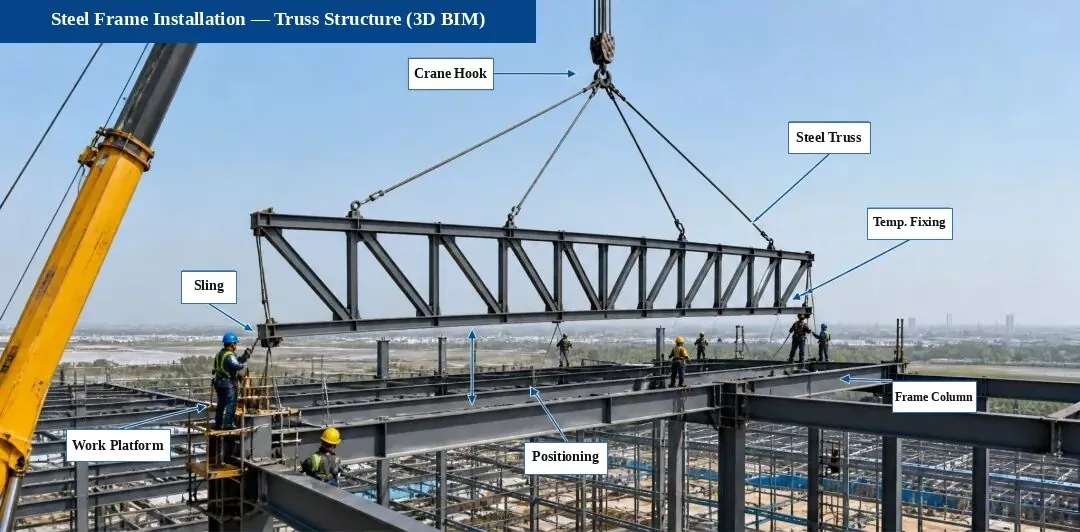

6. Болат жақтауды орнату — Трасс құрылымын орнату (3D BIM диаграммасы)

Орнату процесінің ағыны:Зерттеу және таңбалау → Қолдау тексеру → Көтеру және орналастыру → Уақытша бекіту → Туралау және реттеу → Жоғары берік болт қосылымы → Дәнекерлеу (қажет болса)

Негізгі орнату нүктелері:

Көтеру алдында тірек ортаңғы сызығын, биіктігін және ендірілген бөліктердің орнын екі рет тексеріңіз;
Ферманы тұрақты ұстау үшін көтеру кезінде жел бағыттаушы арқандарды (таглиндерді) бекітіңіз;
Иілуді немесе бұрмалануды болдырмас үшін, орнатқаннан кейін тікелей ферманы реттеңіз және уақытша бекітіңіз;
Жоғары берік болт қосылымдары дизайн және код ережелеріне сәйкес болуы керек және қажетті моментке дейін тартылуы керек;
Дәнекерлеу сапасы Болат конструкцияларының құрылыс сапасын қабылдау кодексіндегі (GB 50205) ережелерге сәйкес келуі керек.

Негізгі тексеру нүктелері (сайт фотосуреттері):

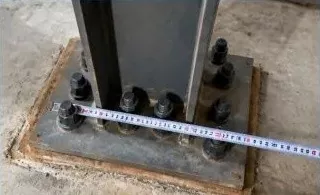

1. Қолдау және бірлескен тексеру

Дизайн талаптарына сәйкес келетініне көз жеткізу үшін тірек болттарының, тіреуіш тақталардың және ендірілген бөлшектердің орналасуы мен биіктігін тексеріңіз.

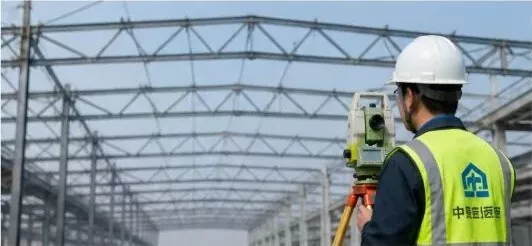

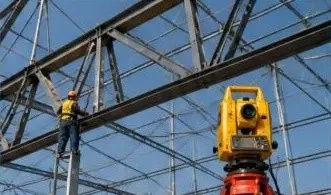

2. Трасстың туралануын тексеру

Трустың ортаңғы сызығын, биіктігін және иілуін өлшеу және туралауды реттеу үшін жалпы станцияны пайдаланыңыз.

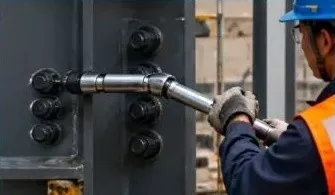

3. Беріктігі жоғары болттарды тексеру

Беріктігі жоғары болттардың санын, өлшемін және айналу моментін тексеріп, код талап еткендей оларды қайта сынаңыз.

Ескерту:Бұл жобадағы ферма құрылымы дәл орнатуды, сапаны және қауіпсіздікті қамтамасыз ету үшін зауытта алдын ала құрастырылған және учаскеде бөліктерге көтерілген.

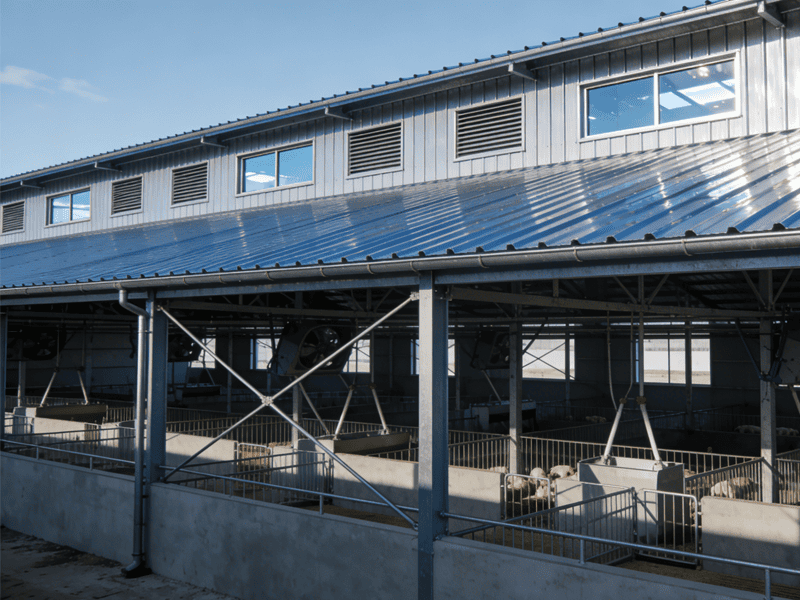

7. Болат жақтау және профильді металл шатыр парағын орнату және тексеру

Болат жақтауды орнату және тексеру

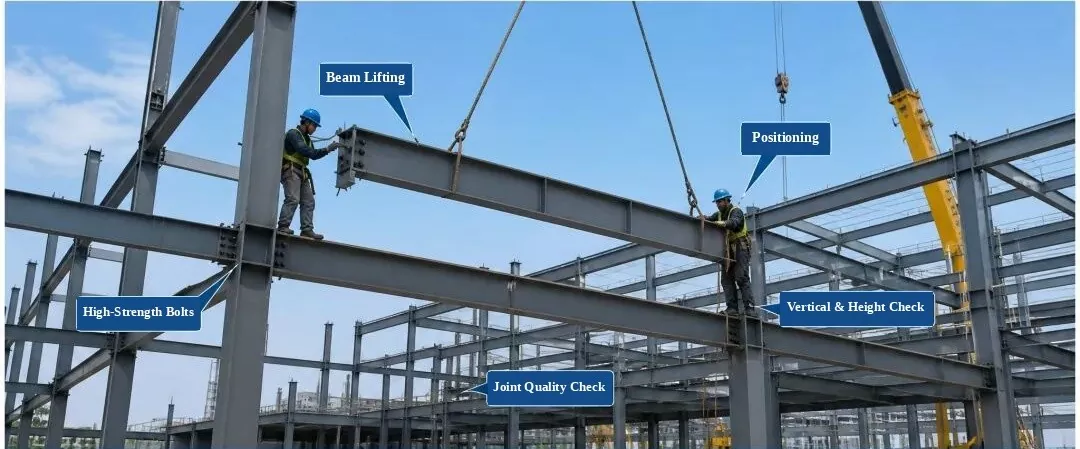

(Жапсырмалар: арқалықты көтеру, орналастыру, жоғары берік болттар, тік және биіктік тексеру, буын сапасын тексеру)

1. Кіріс бөлігін тексеру:Материалдың сапасын, өлшемін, бетінің күйін және түзулігін тексеріңіз. Тексеруден өткеннен кейін ғана орнатыңыз.

2. Процесті басқару:Орнату кезінде бөліктің орналасуын, биіктігін, тік туралауын және болттарды қатайтуды бақылаңыз.

3. Тексеру элементтері:Орталық сызықтың орналасуы, биіктігі, тік туралануы, бетінің тегістігі және болттардың қосылу сапасы.

4. Сапа стандарты:Болат конструкциялардың құрылыс сапасын қабылдау кодексіне (GB 50205-2020) сәйкес болуы керек.

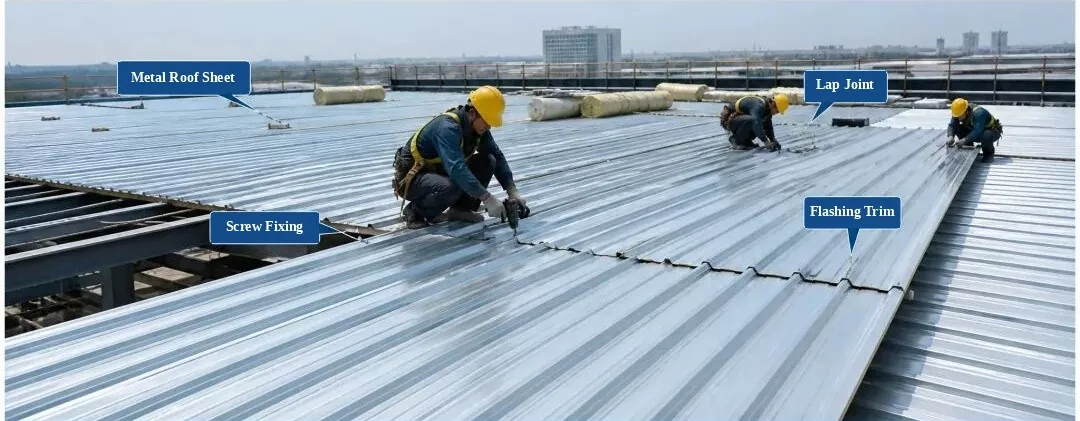

Профильді металл шатыр парағын орнату және тексеру

(Жапсырмалар: Металл шатыр парағы, тізе буыны, өздігінен бұрап тұратын бұранданы бекіту, жыпылықтайтын әрлеу)

1. Материалды тексеру:Панель профилін, қалыңдығын, жабынын және түсін тексеріңіз. Тексеруден өткеннен кейін ғана қолданыңыз.

2. Орнату ережелері:Панельдерді бір-біріне дұрыстап салып, мықтап бекітіңіз. Бұрандалар аралығын стандартты шекте сақтаңыз, бұрандалар жоқ немесе дұрыс емес.

3. Тексеру элементтері:Шатырдың тегістігі, қабаттасудың ені, бекіту нүктелерінің аралығы және гидрооқшаулағыш бөлшектері.

4. Сапа стандарты:Металл төбе инженериясының Техникалық кодексіне сәйкес болуы керек (GB 50345-2012).

8. Болат жақтауды орнату және тексеру — Болат баспалдақтар мен тұтқаларды орнату

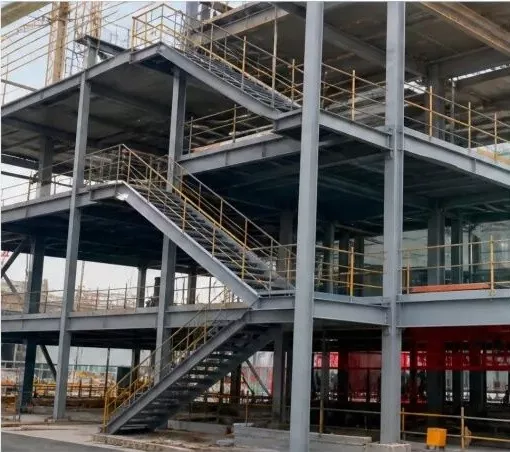

1. Аяқталған болат баспалдақтар мен тұтқалар (сайт фотосы)

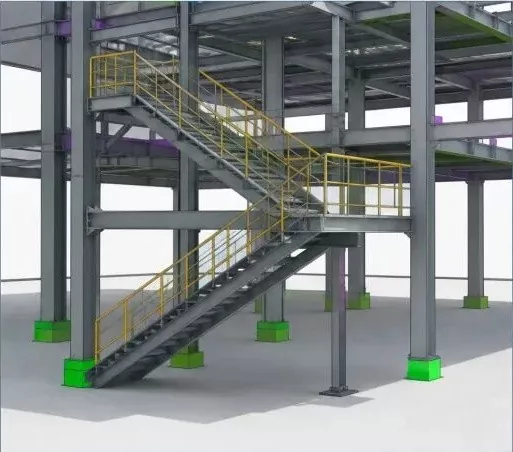

2. 3D BIM моделі (болат баспалдақтар мен тұтқалар)

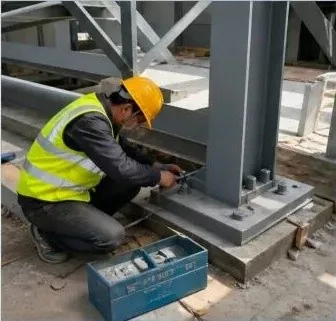

3. Болат баспалдақ орнату (сайт жұмысы)

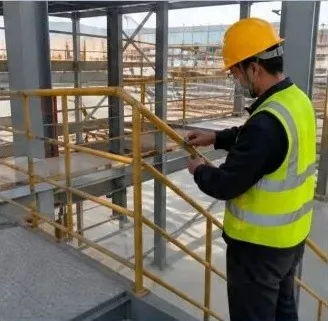

4. Тұтқаны орнату (сайт жұмысы)

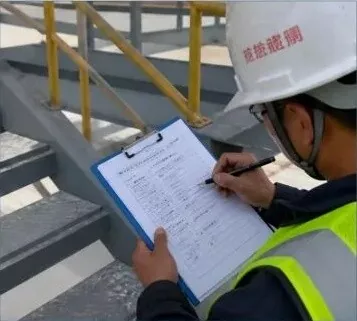

5. Орнату сапасын тексеру (сайтты тексеру)

Нұсқаулар:

Болат баспалдақтар мен тұтқаларды орнатпас бұрын, құрамдас бөліктердің өлшемдерін, биіктігін және орналасу орталық сызықтарын екі рет тексеріңіз;
Болтты қосылымдарды пайдаланған кезде, берік қосылымды қамтамасыз ету үшін болт өлшемін, санын және айналу моментін тексеріңіз;
Орнатылған тұтқалар берік және түзу, конструкция мен код талаптарына сәйкес келетін толық және тегіс дәнекерленген болуы керек;
Орнатқаннан кейін сапа тексеруін жүргізіңіз және жобаның сапасын қамтамасыз ету үшін тексеру жазбасын толтырыңыз.

Болат конструкцияларға арналған құрылыс процесінің стандарттары (болат қаңқалар)

Болат құрылымыesқұрылыс қаңқаларын салу үшін бүгінгі құрылыс нарығында кеңінен қолданылады және олар болашақта бастапқы құрылыс құрылымдарының негізгі таңдауына айналады. Болат конструкцияларының көптеген ішкі санаттары, құрылым түрлері және құрамдас түрлері бар. Құрылымдық жүйе негізінде олар төрт негізгі түрге бөлінеді: портал рамалары, кеңістік торлары, фермалар және рамалық құрылымдар.
