Болат құрылымдық құрамдас бөліктеріне арналған толық нұсқаулық: қосалқы мүшелер және қосылым мәліметтері

Алдыңғы шығарылымда негізгі жүк көтергіш элементтер мен тірек және тұрақтылық элементтерінің бөлшектері мен орналасу сызбалары суреттелген.болат конструкцияқұрамдас бөліктер. Бұл сессия қосымша және бекітілген компоненттерді, сондай-ақ қосылымдар мен құрылымдық арматураларды енгізумен жалғасады. Төменде типтік орналасу позицияларының сипаттамасы және болат ғимараттардағы әрбір компоненттің толық тізімдері берілген.

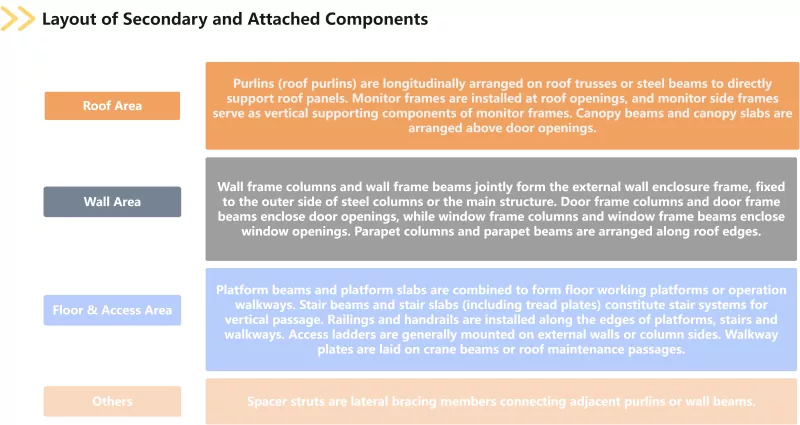

Қосалқы және қоса берілетін құрамдас бөліктерге шұңқырлар, қабырға жақтауларының бағандары, қабырға жақтауларының арқалықтары, монитор жақтаулары, монитордың бүйір жақтаулары, баспалдақ арқалықтары, баспалдақ тақталары, платформа арқалықтары, платформа тақталары, қоршаулар, тұтқалар, кіру баспалдақтары, өтпе тақтайшалар және аралық тіректер, есік жақтауының бағандары, есік жақтауының арқалықтары, терезе жақтауы бағаналары, тақтайшалар, терезе төсеніштері болуы мүмкін. бағандар мен парапет арқалықтары. Пурлиндер төбеге арналған шұңқырларға және қабырғаға арналған плиткаларға бөлінеді, ал баспалдақ тақталары протектор тақталарын жабады. Қоршау, өту, күндізгі жарықтандыру және желдету сияқты құрылыс функцияларын орындау, қосалқы және бекітілген компоненттер жел жүктемелерін, қар жүктемелерін және басқа жүктемелерді негізгі құрылымға береді. Олар болат ғимараттардың тұтастығын және қызмет көрсету функцияларын қамтамасыз ететін таптырмас бөлшектер болып табылады.

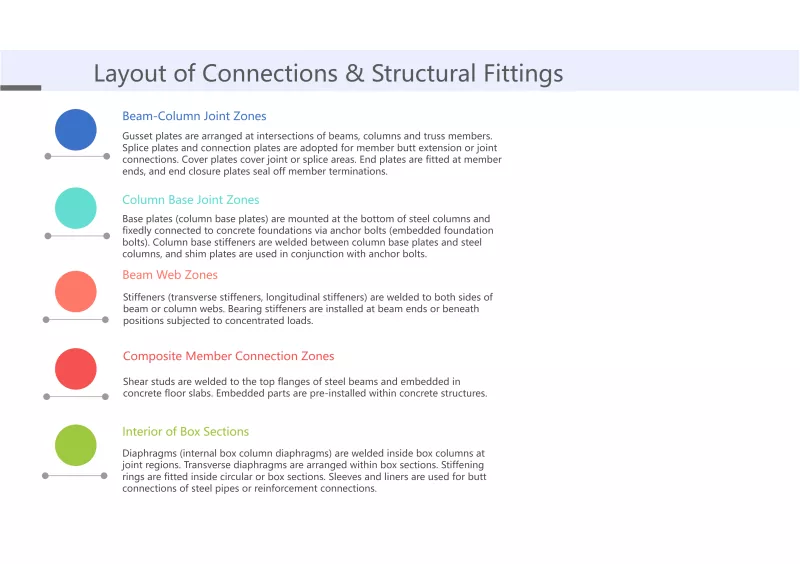

Жалғаулар мен құрылымдық арматура ілгек тақталарынан, қатайтқыштардан, мойынтіректердің қатайтқыштарынан, шығыр пластиналарынан, жалғау пластиналарынан, жалғау пластиналарынан, жабын пластинкаларынан, шеткі жабатын пластинкалардан, шеткі тақталардан, негіздік тақталардан, баған негізінің қатайтқыштарынан, бағаналық анкерлік болттардан, беріктігі жоғары болттардан, қарапайым бөлшектерден, бұрандалы болттардан, сызғыштардан, сызғыштардан тұрады. қатайтатын сақиналар, диафрагмалар және көлденең диафрагмалар. Қатайтқыштар көлденең қатайтқыштар және бойлық қатайтқыштар болып бөлінеді; негіздік пластиналарға колоннаның негізі тақталары жатады; бағаналық анкерлік болттар ендірілген іргетас болттары ретінде де белгілі; кескіш шпилькаларды шпильді қосқыштар деп те атайды; диафрагмалар қорап бағандарына арналған ішкі диафрагмаларды жабады. Өмірлік маңызды категория ретіндеболат құрылымықұрамдас бөліктер, қосылыстар және құрылымдық арматуралар барлық жүк көтергіш элементтердің үйлестіруде тиімді жұмыс істей алатындығын және жүк тасымалдау жолы үздіксіз және сенімді екенін тікелей анықтайды.

Осы уақытқа дейін құрылымдық құрамы бойынша жіктелген болат құрылымдық құрамдастардың төрт негізгі санаты сұрыпталды. Барлық жоғарыда аталған құрамдас бөліктер болат ғимараттардың құрылыс сызбаларында сызылған, құрылымдық есептеу есептеріне күш талдауына енгізілген және аяқталған құрылымдарда тұрақты түрде сақталады. Құрамдастардың тіркесімі әртүрлі жоба түрлеріне байланысты өзгереді. Компоненттердің әрбір түрінің функционалдық орналасуы мен орналасу логикасын дұрыс түсіну нақты сандық шоттарды құрастыру және бірліктің толық бағасын негізді анықтау үшін міндетті шарт, сонымен қатар болат конструкциялардың жобалық мақсатын қауіпсіз және сенімді физикалық ғимараттарға айналдыруды қамтамасыз ету үшін негіз болып табылады.
